金属管（转子）浮子流量计
LZ系列金属管转子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。 LZ系列金属管转子流量计采用无接触检测磁场角度变化的磁测传感器、并配以高性能MCU，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、在线参数标定、掉电保护等特点。 LZ系列金属管转子流量计的设计制作还考虑了用户工艺流向要求，有LZ50垂直安装式、LZ51上进下出安装式、LZ52侧进侧出安装式、LZ53底进侧出安装式、LZ54螺纹连接式、LZ56R/L水平安装式等安装方式可选。
传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE；用户可根据不同的工艺压力及介质的腐蚀性要求，选择不同的触液材质，来满足工艺的耐压及介质防腐的需要。根据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示器形式与其对应功能见指示器型谱表。
|
技术规格参数 |
|
|
测量范围 |
水 (20℃) 6～150000 l/h |
|
|
空气（0.1013MPa 20℃） 0.05～4000 m3/h |
|
量 程 比 |
10:1（特殊型20：1） |
|
精度等级 |
1.0 1.5 2.5 |
|
工作压力 |
DN15～DN50 PN4.0MPa （特殊型25MPa）DN80～DN100 PN1.6MPa （特殊型16MPa）夹套压力等级：1.6MPa |
|
介质温度 |
标准型 -80℃～+220℃高温型 300℃衬PTFE型 ≤85℃ |
|
环境温度 |
-40℃～+120℃(电远传型≤65℃) |
|
介质粘度 |
DN15： ≤5mPa.s≤30mPa.s)DN25： ≤250mPa.s DN50～DN150：≤300mPa.s |
|
液晶显示 |
瞬时流量显示数值范围:0～9999.99 累积流量显示数值范围:0～999999.90 |
|
输 出 |
标准信号:二线制4～20mA 报警信号:集电极开路,MAX100Ma@30VDC内部阻抗100W |
|
供 电 |
标准型:24VDC±20%交流型:220VAC(85～265VAC) 电池型:3.6@5.2AH锂电池 |
|
连接方式 |
标准型：HG20592法兰特殊型：用户提供法兰标准螺纹连接型：DIN11851或用户指定 |
|
电气接口 |
M20×1.5、PG11、1/2”NPT |
|
整体高度 |
标准型:250mm(其他安装方式例外) |
|
防护等级 |
IP65 |
|
防爆标志 |
本安型：ExiaIICT3～6 隔爆型：ExdIIBT4 |

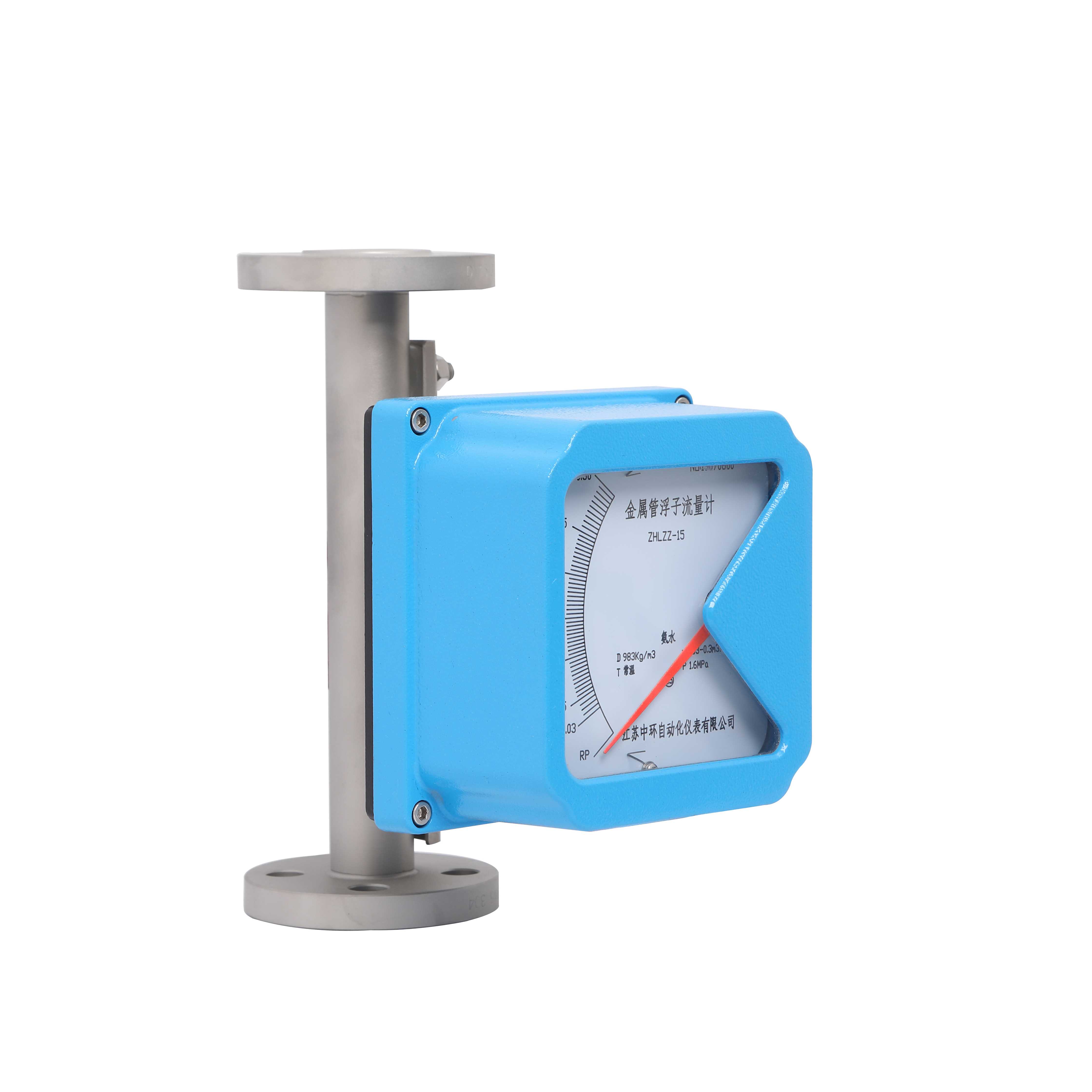

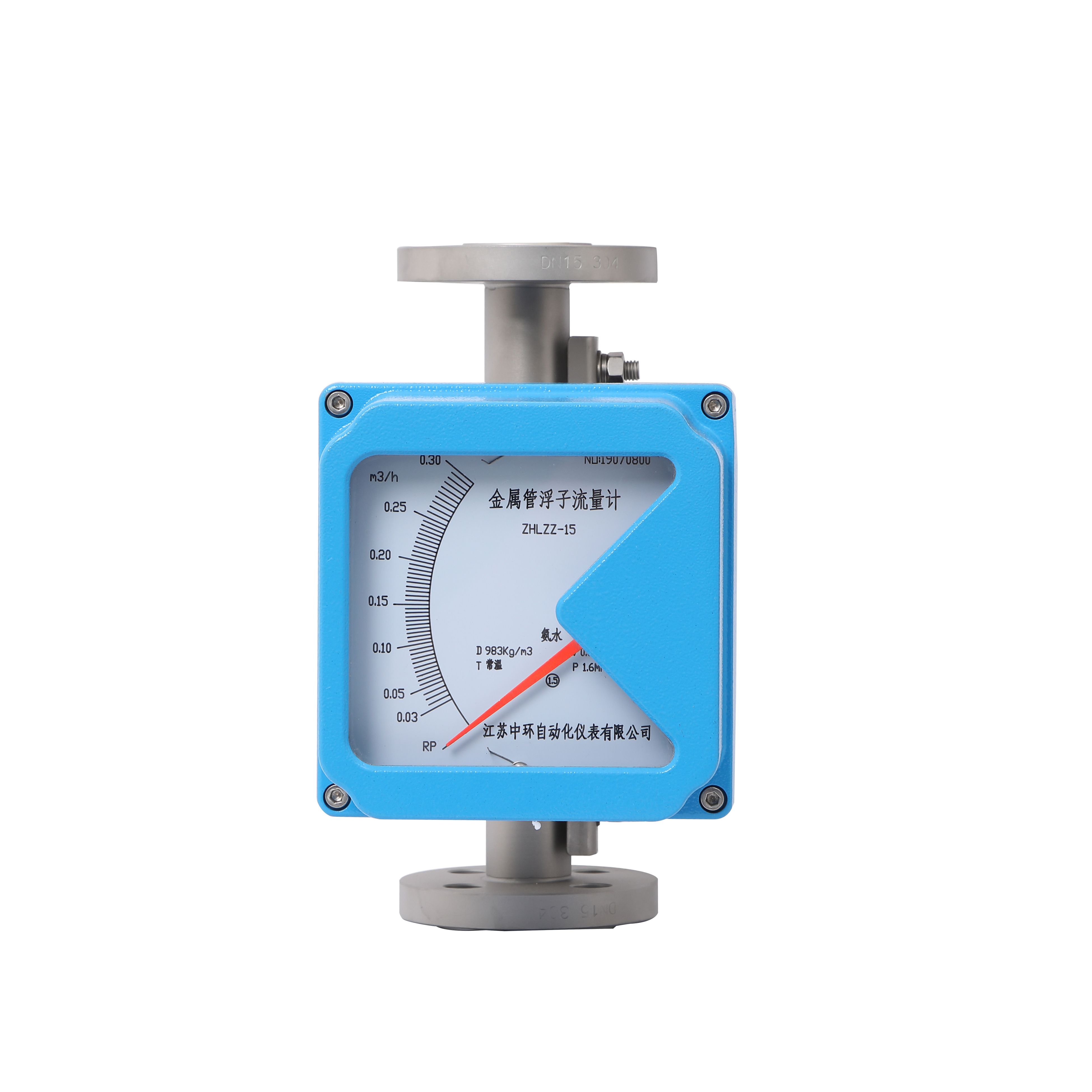

垂直安装就地指针显示 指针显示+4-20mA输出

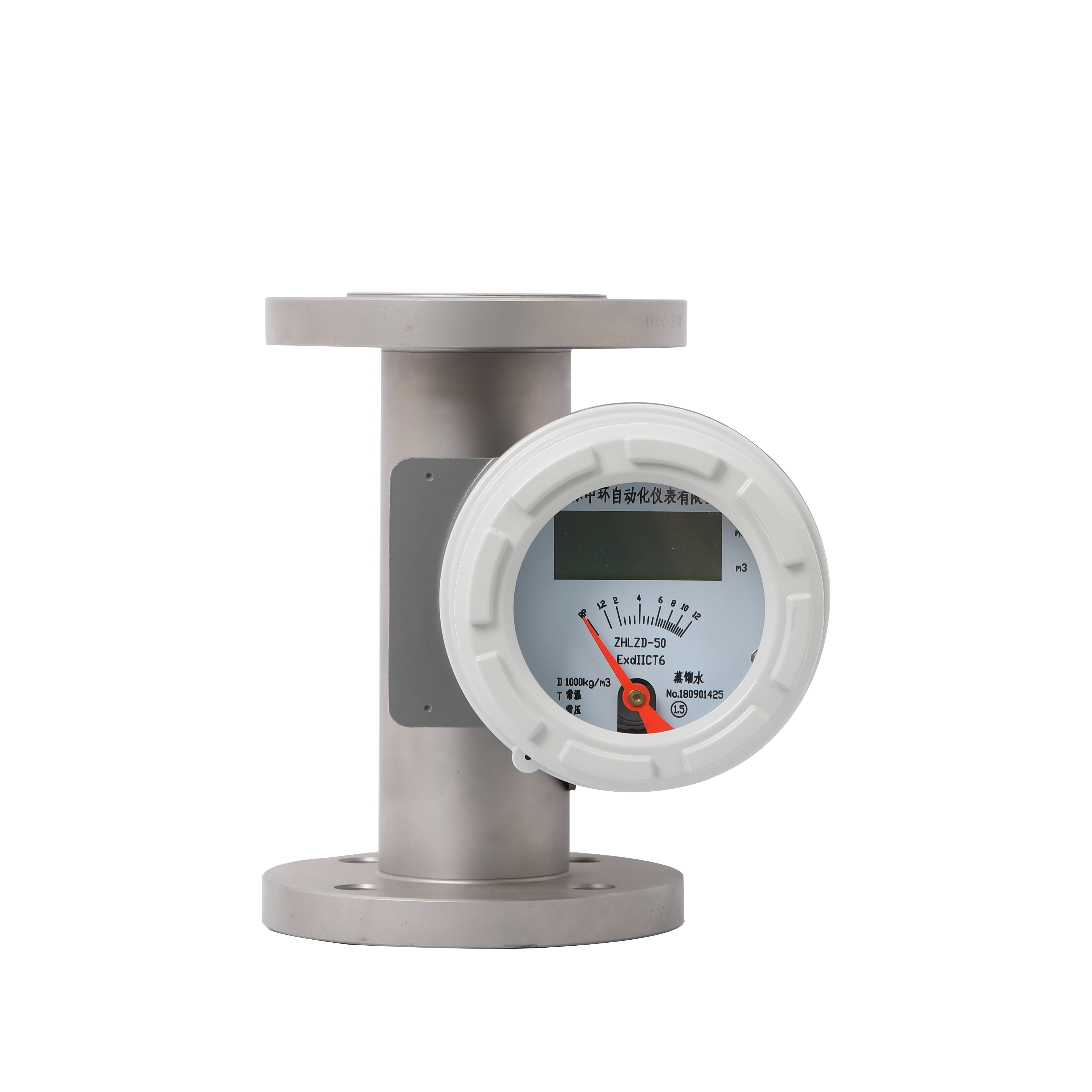

垂直安装液晶显示 水平安装+液晶显示
LZ标准型外形尺寸及重量
|
口径 |
DN15 |
DN25 |
DN50 |
DN80 |
DN100 |
DN150 |
|
L(mm) |
250mm |
250mm |
250mm |
250mm |
250mm |
250mm |
|
重量Kg |
5.0 |
6.5 |
10 |
15.5 |
17 |
35 |
Y{UM7S15@HRI$BNTUW.png)
LZ/T夹套型外形尺寸及重量 （方形：本安型；圆形：隔爆型）
|
口径 |
DN15 |
DN25 |
DN50 |
DN80 |
DN100 |
DN150 |
|
L(mm) |
250mm |
250mm |
250mm |
250mm |
250mm |
250mm |
|
重量Kg |
7.5 |
10 |
13 |
19 |
21 |
38 |
LZ50/PTFE型外形尺寸及重量
|
口径 |
DN15 |
DN25 |
DN50 |
DN80 |
DN100 |
|
L(mm) |
250mm |
250mm |
250mm |
250mm |
250mm |
|
重量Kg |
5.0 |
6.5 |
10 |
15.5 |
16.5 |
LZ/c型外形尺寸、重量及压损
|
口径 |
DN15 |
DN25 |
|
L(mm) |
250mm |
250mm |
|
重量Kg |
6.0 |
7.2 |
|
压 损KPa |
21 |
30 |
LZ/c型外形尺寸、重量及压损
|
口径 |
F(mm） |
L(mm） |
H(mm） |
重量Kg |
压损KPa |
|
DN50 |
120 |
250 |
650 |
13 |
36 |
|
DN80 |
150 |
300 |
800 |
34 |
45 |
|
DN100 |
150 |
300 |
800 |
49 |
58 |
|
DN150 |
180 |
350 |
850 |
66 |
63 |
LZ/z型外形尺寸、重量及压损
|
口径 |
F(mm） |
L(mm） |
H(mm） |
重量Kg |
压损KPa |
|
DN15 |
120 |
250 |
350 |
4.5 |
18 |
|
DN25 |
120 |
250 |
350 |
7 |
22 |
|
口径DN
|
水(20℃) |
空气0.1013MPa 20℃ |
最大压力损失KPa |
||
|
L/h 最大量程（量程比10:1） |
m³/h |
||||
|
mm |
常规型 |
防腐型 |
1□ |
水 |
空气 |
|
15 |
16 |
/ |
0.5 |
2 |
7 |
|
25 |
16 |
0.7 |
2.3 |
7.2 |
|
|
40 |
25 |
1.1 |
2.5 |
7.3 |
|
|
63 |
40 |
1.8 |
2.5 |
7.5 |
|
|
100 |
63 |
2.8 |
2.5 |
7.8 |
|
|
160 |
100 |
4.8 |
2.6 |
8.0 |
|
|
250 |
160 |
7.0 |
2.7 |
10.0 |
|
|
400 |
250 |
10.0 |
2.9 |
10.8 |
|
|
630 |
400 |
16.0 |
3.4 |
14 |
|
|
25 |
630 |
400 |
16 |
4.0 |
7.0 |
|
1000 |
630 |
30 |
4.1 |
8.0 |
|
|
1600 |
1000 |
45 |
4.4 |
12.0 |
|
|
2500 |
1600 |
70 |
5.2 |
19.0 |
|
|
4000 |
2500 |
110 |
7.0 |
25.0 |
|
|
6300 |
4000 |
180 |
12.5 |
33.0 |
|
|
50 |
6300 |
4000 |
180 |
4.7 |
8.0 |
|
10000 |
6300 |
250 |
5.1 |
15.0 |
|
|
16000 |
10000 |
400 |
6.2 |
22.0 |
|
|
25000 |
16000 |
1000 |
8.0 |
35.0 |
|
|
80 |
25000 |
16000 |
1000 |
5.3 |
15.0 |
|
40000 |
25000 |
1200 |
7.8 |
22.0 |
|
|
60000 |
40000 |
1600 |
8.3 |
25.0 |
|
|
100 |
63000 |
40000 |
1800 |
11.4 |
35.0 |
|
100000 |
63000 |
3000 |
16.7 |
45.0 |
|
|
150 |
150000 |
100000 |
4000 |
17.0 |
47.0 |
