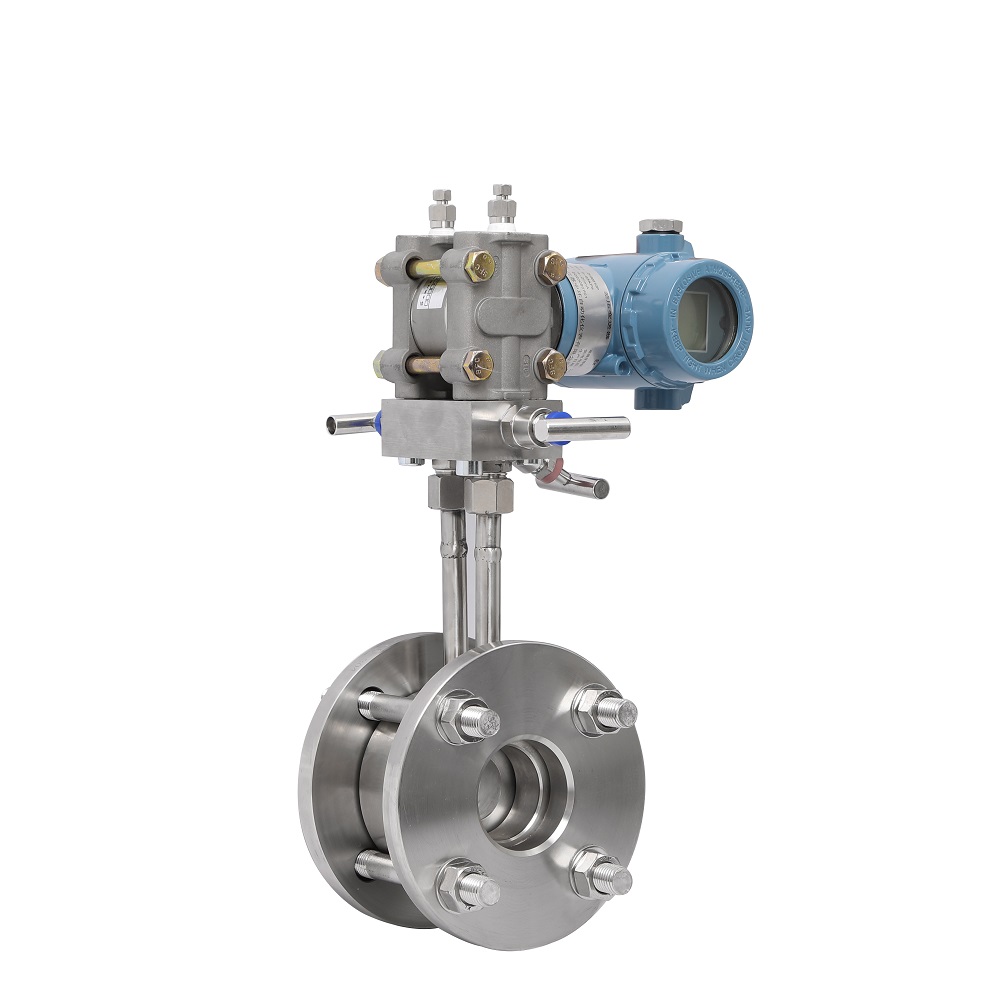

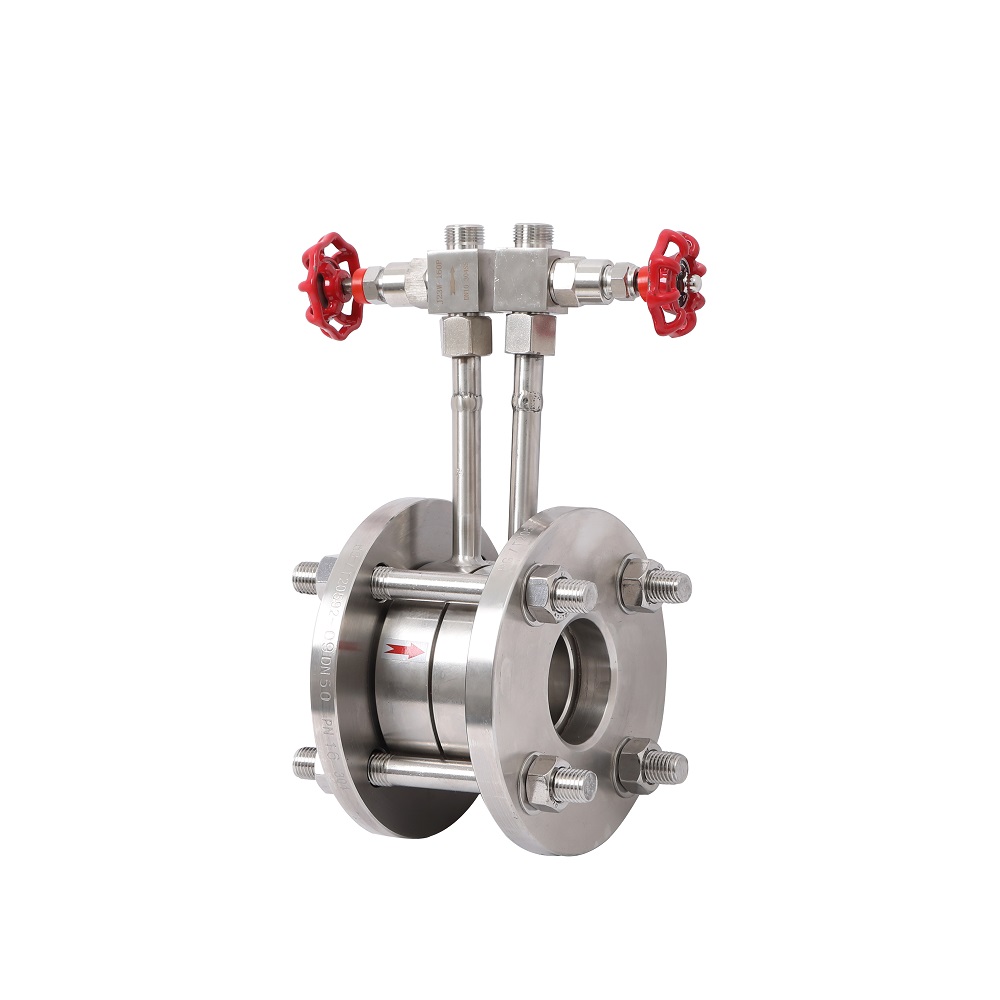

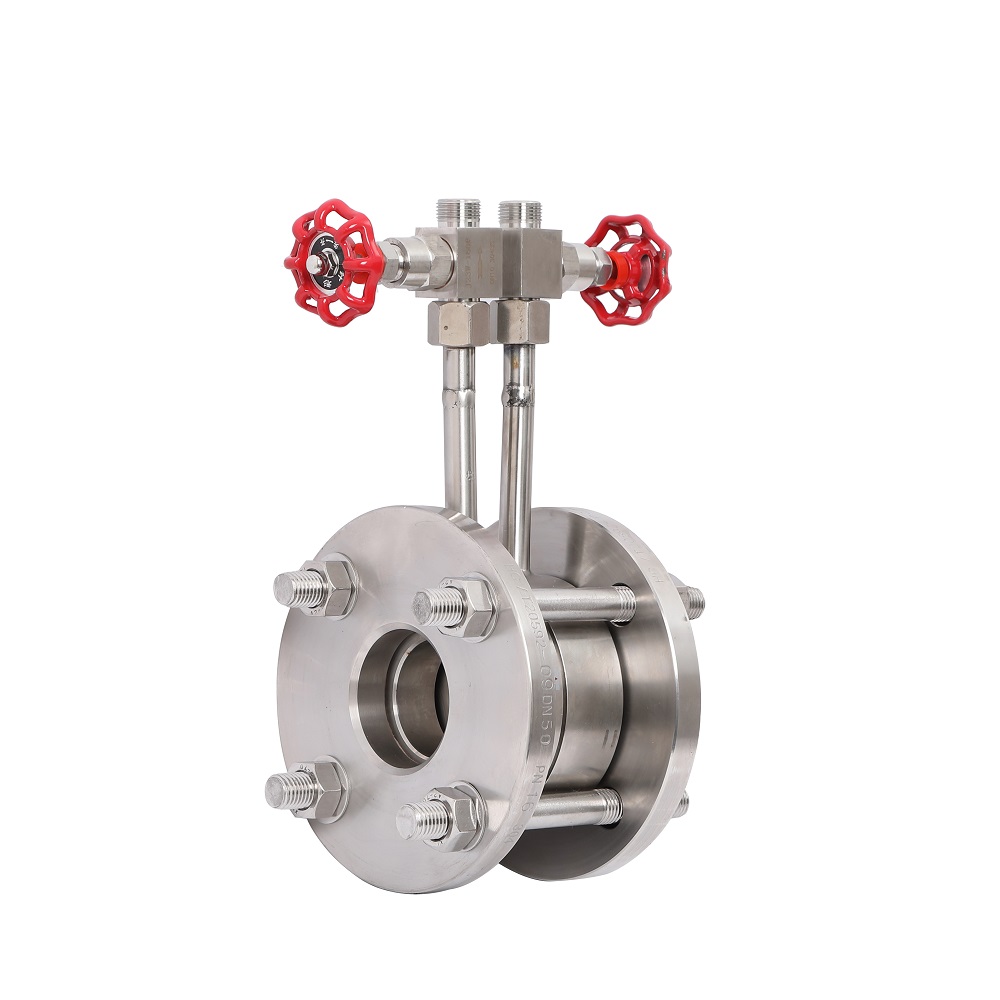

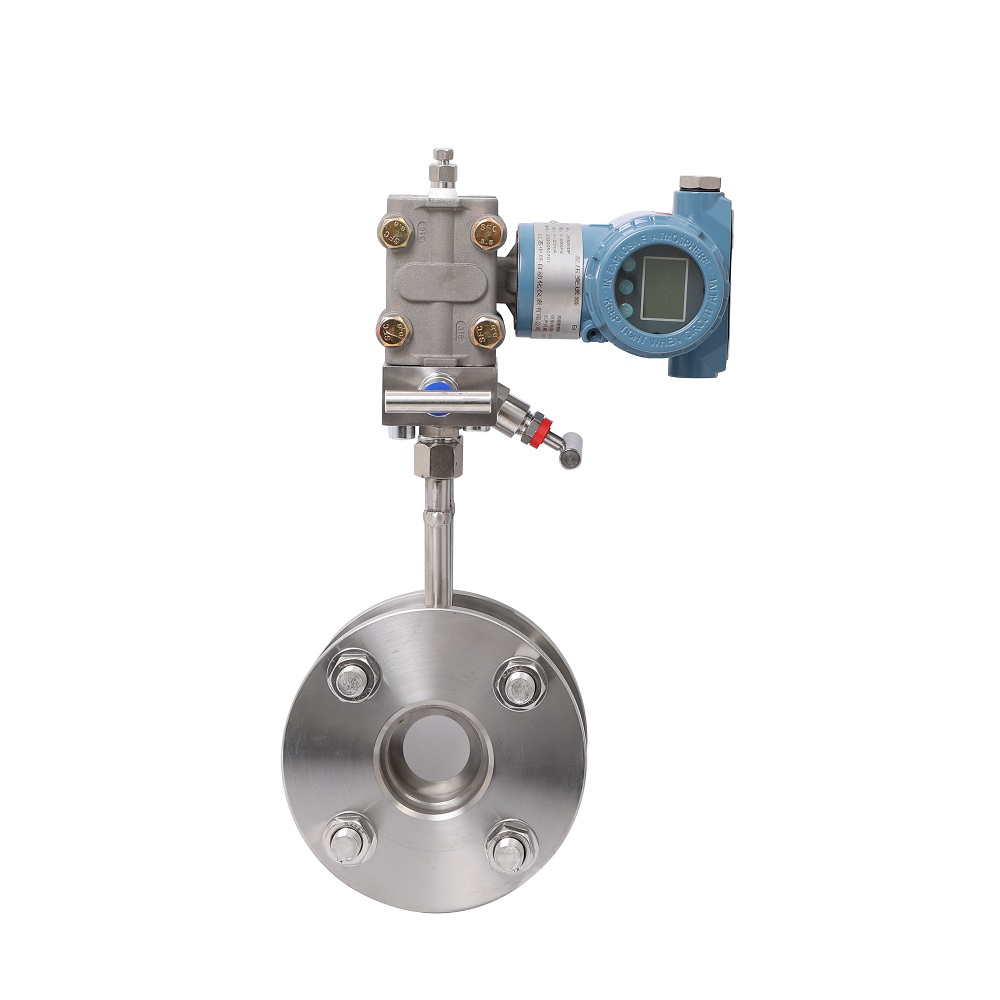

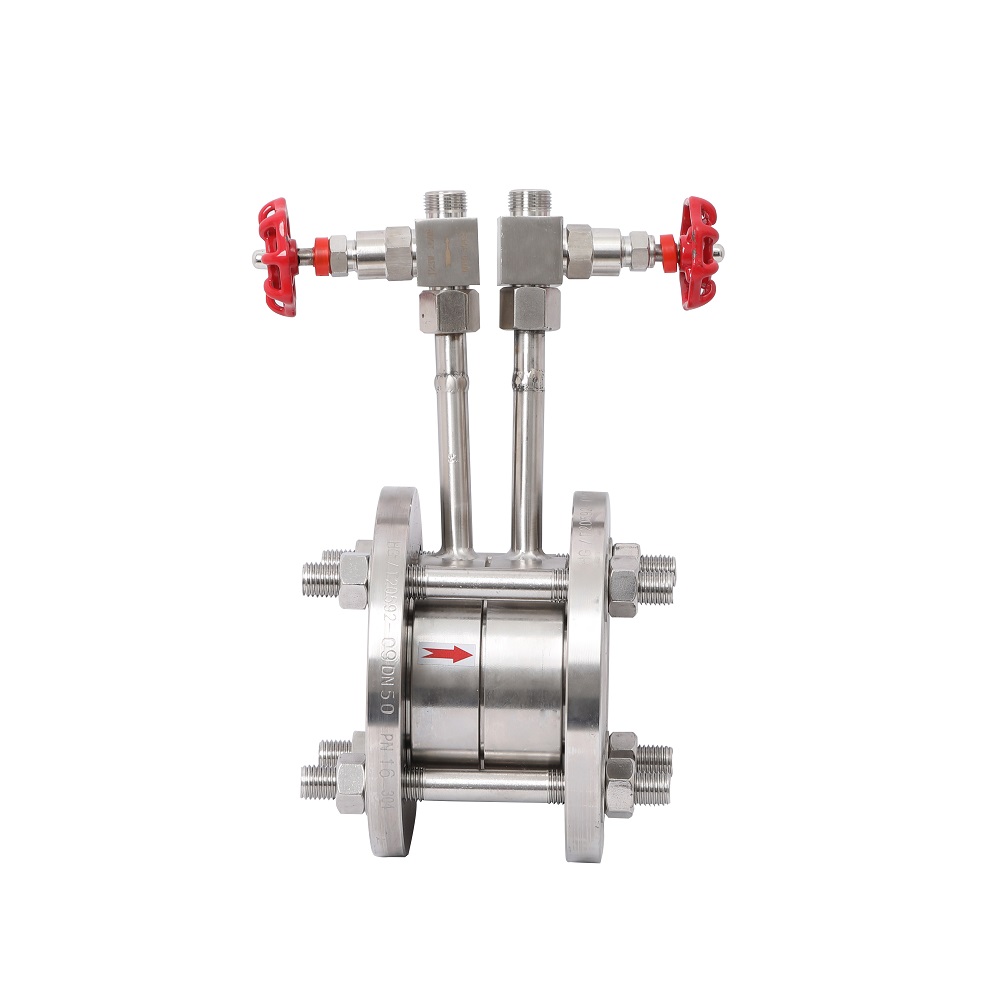

标准孔板具有测量精度高、适用范围广、价格低廉等特点；取压方式有“角接取压”“法兰取压”“径距取压”。A角接取压标准孔板 广泛应用于电力、冶金、纺织、轻工等行业各种介质的流量测量、控制和调节。

节流装置组成

节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 取压装置：环室、取压法兰、夹持环、导压管等 连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。 测量管

选型所需参数

1、管道的口径（管径*壁厚）

2、孔板流量计测量的介质

3、被测介质的工作温度

4、被测介质的工作压力（最大压力、最小压力、正常压力）

5、被测介质的工作流量（最大流量、最小流量、正常流量）

6、被测介质的粘度

孔板流量计安装管道条件：

(1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以

（1） 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：

（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%

（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2%

（2） 节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。

（4）节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2

（5）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。

导压管

导压管的材质应按被测介质的性质和参数确定，其内径不小于6mm，长度最好在16mm以内，各种被测介质在不同长度时导压管内径的建议值如表4.4所示。导压管应垂直或倾斜敷设，起倾斜度不小于1：12，粘度高的流体，其倾斜度应更增大。当导压管长度超过30m时，导压管应分段倾斜，并在最高点与最低点装设集气器（或排气阀）和沉淀器（或排污阀）。正负导压管应计量靠近敷设，防止两管子温度不同使信号失真，严寒地区导压管应加防冻保护，用电或蒸汽加热保温，要防止过热，导压管中流体汽化会产生假差压应予注意。

表中导压管的内径和长度（单位：mm）
