公称通径：DN15~200mm
阀体材质：碳钢 (C)、不锈钢 304 (P)、不锈钢 316 (R)
密封材质：聚四氟乙烯 (F)
衬里材质：聚全氟乙丙烯 FEP (F46)、可溶性聚四氟乙烯 PFA (PFA)
介质温度：WW2：-20~150℃；W7：-20~180℃

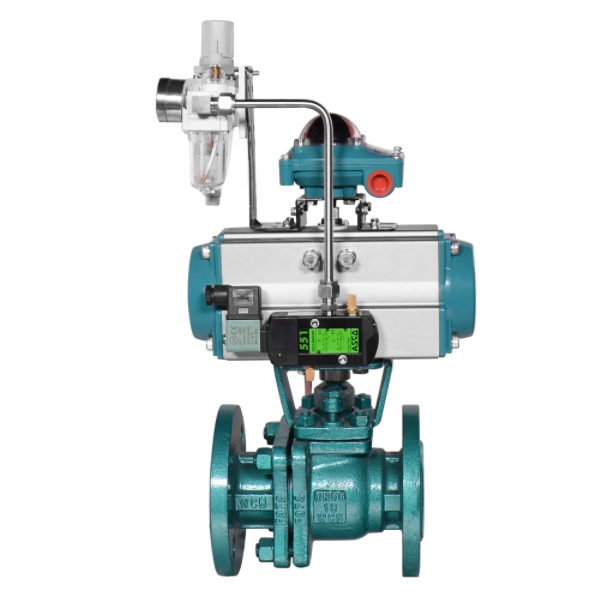

气动衬氟球阀是一种用于调节或切断强酸、强碱等腐蚀性介质的工业阀门，由气动执行机构与衬氟球阀组成。其阀体内腔及关键部件采用聚全氟乙丙烯（F46）、PFA等氟塑料材质衬里，耐腐蚀性强，可长期适应-40℃至+180℃的工作温度范围 ，广泛适用于石油、化工、染化、制酸制碱等行业 。
该阀门采用直通铸造结构，公称通径为15～300mm，公称压力为1.0、1.6Mpa，支持法兰、螺纹等连接方式，执行机构涵盖单作用（气开/气关式）、双作用类型，适配定位器、电磁阀等控制附件 。产品通过全通径浮动球设计、氟塑料软密封阀座及防静电装置实现低流阻与气泡级密封，部分型号配备防爆组件，满足含颗粒或粘稠介质的复杂工况需求 。阀体多采用熔模精密铸造工艺，符合GB等国际标准 。
气动衬氟球阀的连接方式包括法兰、螺纹等 ，适用于强酸、强碱等腐蚀性介质，适用温度范围为-40℃至+180℃ 。主要技术参数包括公称通径DN15～DN400，公称压力PN1.0、1.6MPa，泄露量软密封零泄漏，流量特性近似快开型 。主要零件材料包括阀体、阀盖材料为WCB+F46、304(CF8)+F46、316(CF8M)+F46、316L(CF3M)+F46；球体材料为碳钢+F46/PFA、304+F46/PFA、316+F46/PFA、316L+F46/PFA；阀杆材料为碳钢+F46/PFA、304+F46/PFA、316+F46/PFA、316L+F46/PFA；阀座密封圈PTFE；密封填料V型聚四氟乙烯填料 。
技术参数
参数项目 | 参数内容 | 参数项目 | 参数内容 |
公称通径 | DN15~200mm | 介质温度 | WW2：-20~150℃；W7：-20~180℃ |
公称压力 | 1.0~1.6Mpa (如需其他压力标准，订货时请注明) | 连接方式 | 法兰 |
阀体材质 | 碳钢 (C)、不锈钢 304 (P)、不锈钢 316 (R) | 气动执行器 | SZAT 系列、SZGT 系列、进口执行器系列 |
密封材质 | 聚四氟乙烯 (F) | 作用方式 | 双作用、单作用常闭、单作用常开 |
衬里材质 | 聚全氟乙丙烯 FEP (F46)、可溶性聚四氟乙烯 PFA (PFA) | —— | —— |
技术规范
设计依据分类 | GB | API | ||
设计标准 | GB/T12237 | HG/T3704 | API 608 | API 6D |
结构长度 | GB/T12221 | HG/T 3704 | ASME B16.10 | — |
法兰标准 | HG/T20592 | GB/T17241.6 | ASME B16.5 | — |
试验、检验标准 | JB/T9092，电火花检测 | — | API 598，电火花检测 | — |
外形尺寸
公称通径 DN | 外形尺寸 - L | 外形尺寸 - L1 | 外形尺寸 - L2 | 外形尺寸 - H1 | 外形尺寸 - H2 | 连接尺寸 - D | 连接尺寸 - D1 | 连接尺寸 - D2 | 连接尺寸 - T | 连接尺寸 - f | 连接尺寸 - n-d | 执行器型号 |
15 | 130 | 159/172 | 73/85 | 88 | 73/90 | 95 | 65 | 45 | 16 | 2 | 4-14 | SZATD52/SZATE63 |
20 | 140 | 172/215 | 85/105 | 93 | 90/110 | 105 | 75 | 58 | 16 | 2 | 4-14 | SZATD63/SZATE83 |
25 | 150 | 185/215 | 95/105 | 100 | 100/110 | 115 | 85 | 68 | 18 | 2 | 4-14 | SZATD75/SZATE83 |
32 | 165 | 185/265 | 95/110 | 120 | 100/120 | 140 | 100 | 78 | 18 | 2 | 4-18 | SZATD75/SZATE92 |
40 | 180 | 265/270 | 110/125 | 126 | 120/142 | 150 | 110 | 88 | 18 | 2 | 4-18 | SZATD92/SZATE105 |
50 | 200 | 270/310 | 125/142 | 135 | 142/158 | 165 | 125 | 102 | 18 | 2 | 4-18 | SZATD105/SZATE125 |
65 | 220 | 310/400 | 142/160 | 170 | 158/178 | 185 | 145 | 122 | 18 | 2 | 8-18 | SZATD125/SZATE140 |
80 | 250 | 310/400 | 142/160 | 185 | 158/178 | 200 | 160 | 138 | 20 | 2 | 8-18 | SZATD125/SZATE140 |
100 | 280 | 400/465 | 160/178 | 215 | 178/200 | 220 | 180 | 158 | 20 | 2 | 8-18 | SZATD140/SZATE160 |
125 | 320 | 465/550 | 178/210 | 225 | 200/235 | 250 | 210 | 188 | 22 | 2 | 8-18 | SZATD160/SZATE190 |
150 | 360 | 550/646 | 235/258 | 230 | 260/325 | 285 | 240 | 212 | 22 | 2 | 8-22 | SZATD210/SZATE240 |
200 | 400 | 646/722 | 258/292 | 260 | 325/352 | 340 | 295 | 268 | 24 | 2 | 12-22 | SZATD240/SZATE270 |
