导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

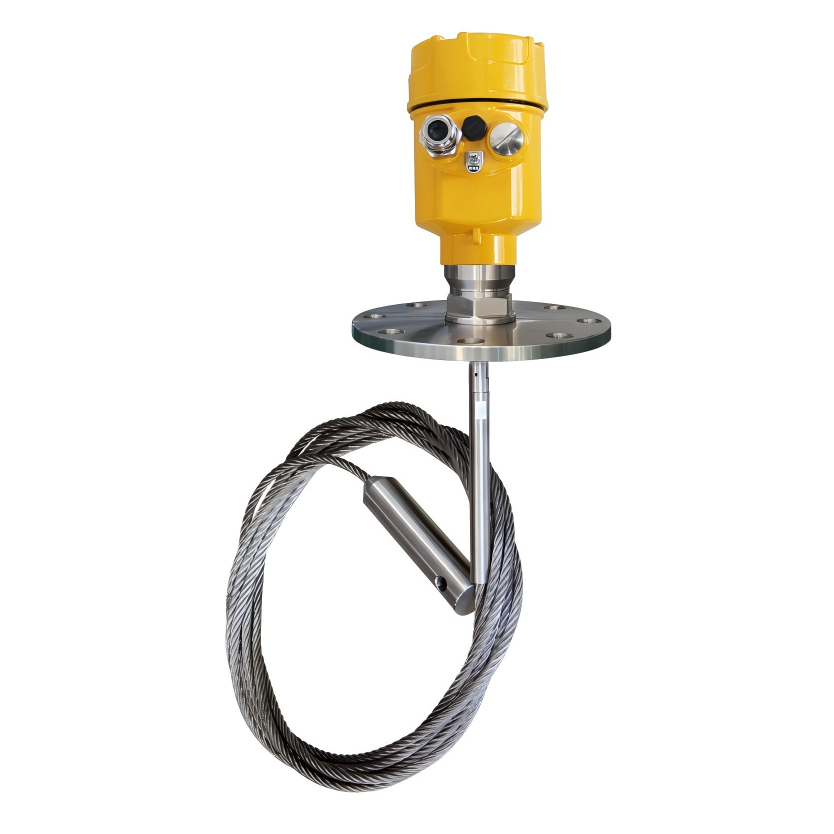

701

适用介质：液体，固体粉料

应    用：液体及固体粉状测量，复杂过程条件

防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb

测量范围： 30m

频    率：500MHz-1.8GHz

天    线：单缆或单杆式天线

测量精度：±10mm

过程温度：-40～130℃(标准型)/-40～250℃(高温型)

过程压力：（-0.1～4）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD  可编程

电    源：两线制（DC24V)/四线制（DC24V/AC220V）

外    壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔

过程连接：螺纹/法兰（选配）

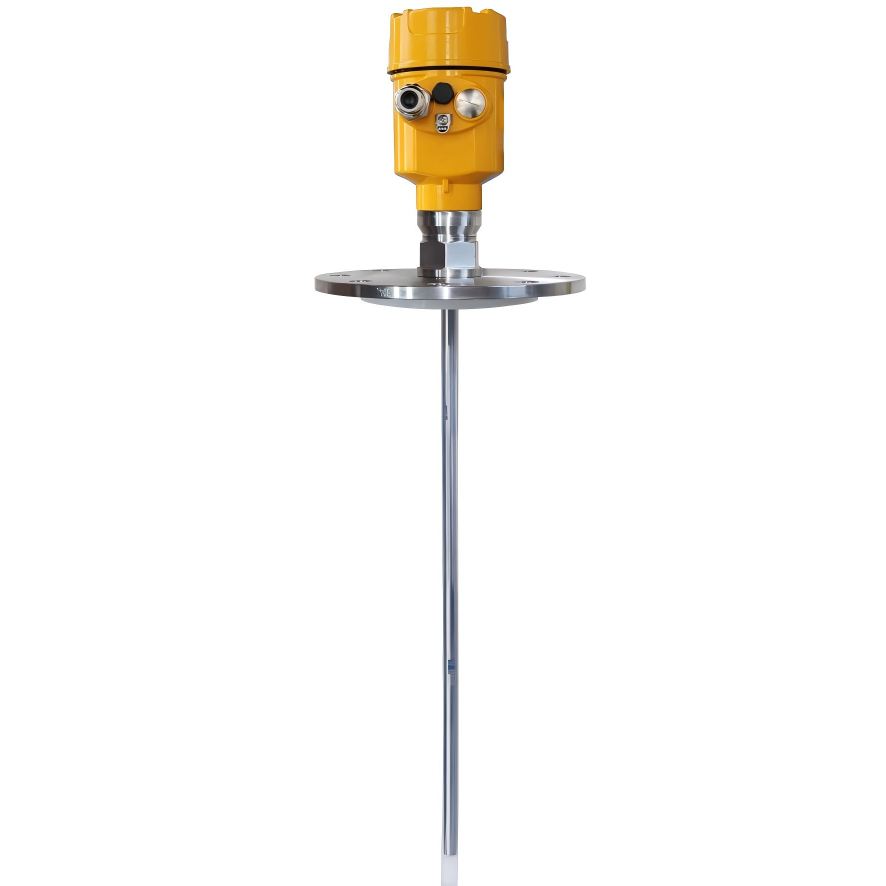

702

适用介质：液体，特别是强腐蚀性的液体

应    用：酸类、碱类或其它腐蚀性介质测量

防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb

测量范围：20m

频    率：500MHz-1.8GHz

天    线：全四氟密封缆式或杆式天线

测量精度：±10mm

过程温度：-40～130℃(标准型) /-40～200℃(高温型)

过程压力：（-0.1～0.3）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD  可编程

电    源：两线制（DC24V)/四线制（DC24V/AC220V）

外    壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔

过程连接：螺纹/法兰（选配）

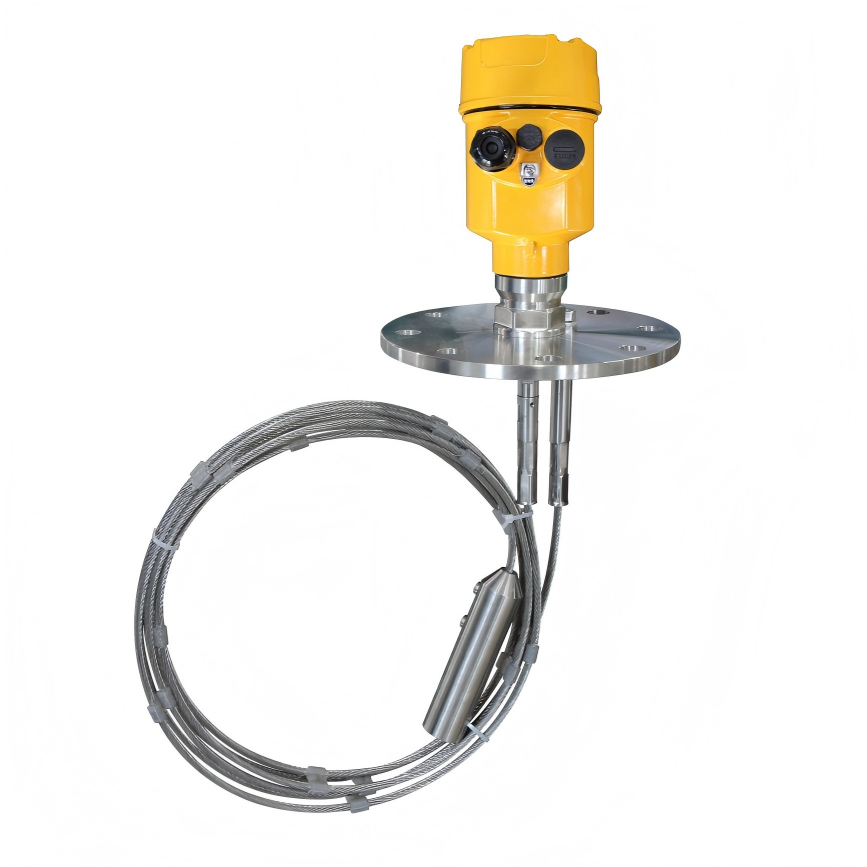

703

适用介质：固体粉料

应    用：水泥仓粉料的测量；粉煤灰粉料测量

防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb

测量范围：30m

频    率：500MHz-1.8GHz

天    线：双缆式天线

测量精度：±10mm

过程温度：（-40～130）℃

过程压力：（-0.1～4）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD  可编程

电    源：两线制（DC24V)/四线制（DC24V/AC220V）

外    壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔

过程连接：螺纹/法兰（选配）

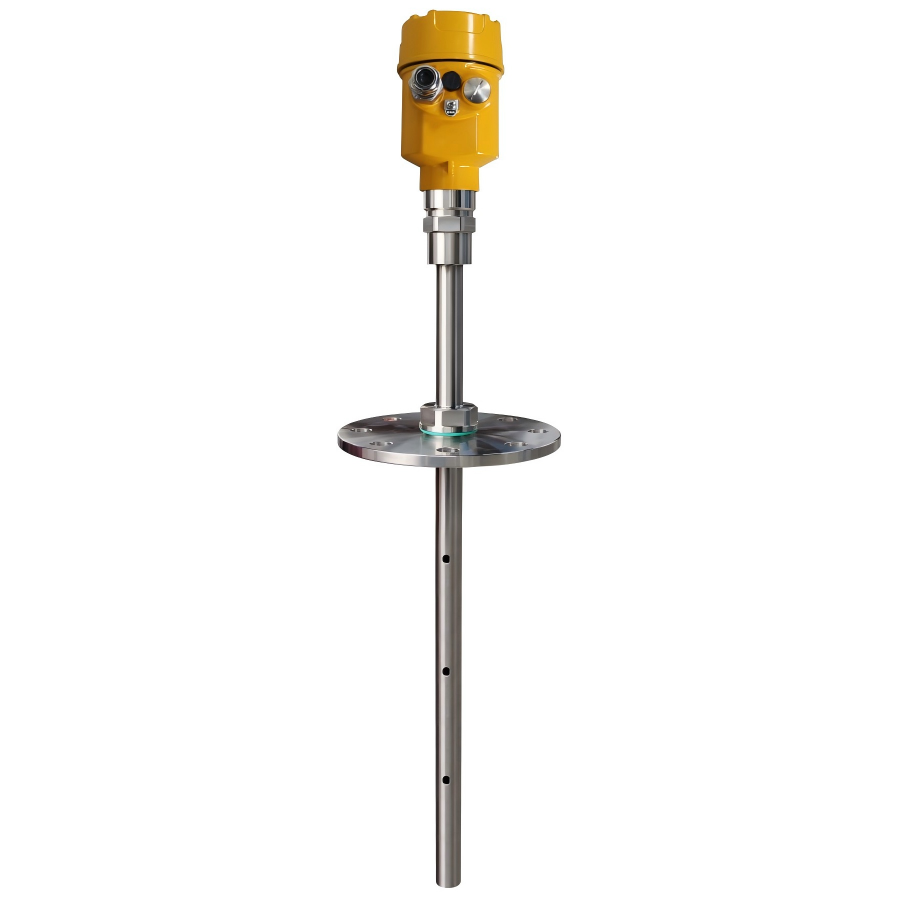

704

适用介质：液体，特别是低介电常数的液体

应    用：无离子水、脱氧水等液体的测量

防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb

测量范围：6m

频    率：500MHz-1.8GHz

天    线：同轴管式天线

测量精度：±5mm

过程温度：-40～130℃(标准型)/-40～250℃(高温型)

过程压力：（-0.1～4）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD  可编程

电    源：两线制（DC24V)/四线制（DC24V/AC220V）

外    壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔

过程连接：螺纹/法兰（选配）

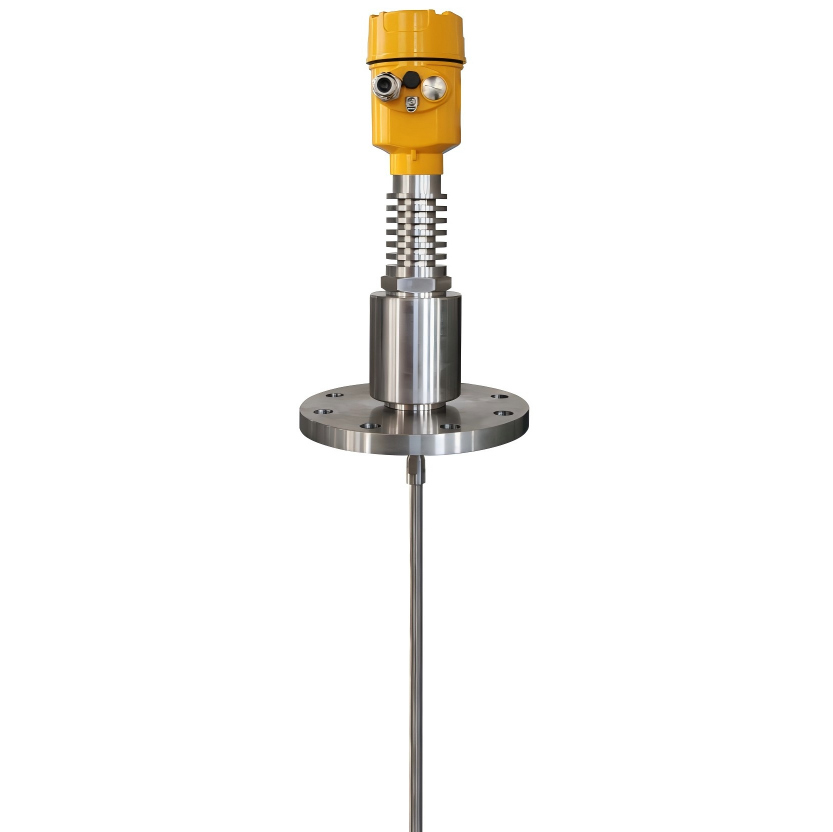

705

适用介质：液体，特别是高温高压环境里的液体

应   用：密封罐，压力较大的液体测量

防爆认证：Exia IIC T6 Ga/ Exd IIC T6 Gb

测量范围：15m

频    率：500MHz-1.8GHz

天    线：单杆或单缆式

测量精度：±10mm

过程温度：（-200～400）℃

过程压力：（-0.1～40）MPa

信号输出：（4～20）mA/HART

现场显示：四位LCD  可编程

电    源：两线制（DC24V)/四线制（DC24V/AC220V）

外    壳：铝 单腔/铝 双腔/塑料/不锈钢 单腔

过程连接：螺纹/法兰（选配）
