测量介质：气体、液体、蒸汽、该设备特别适用于测量高温、高粘度、易结晶、
易凝固、强腐蚀、剧毒或含有固体颗粒的介质
膜片材质：316L HC TA Ti PTFE MONEL
法兰规格;DN50 DN80 DN100 或根据客户要求定制
毛细管：单侧长度2~8米

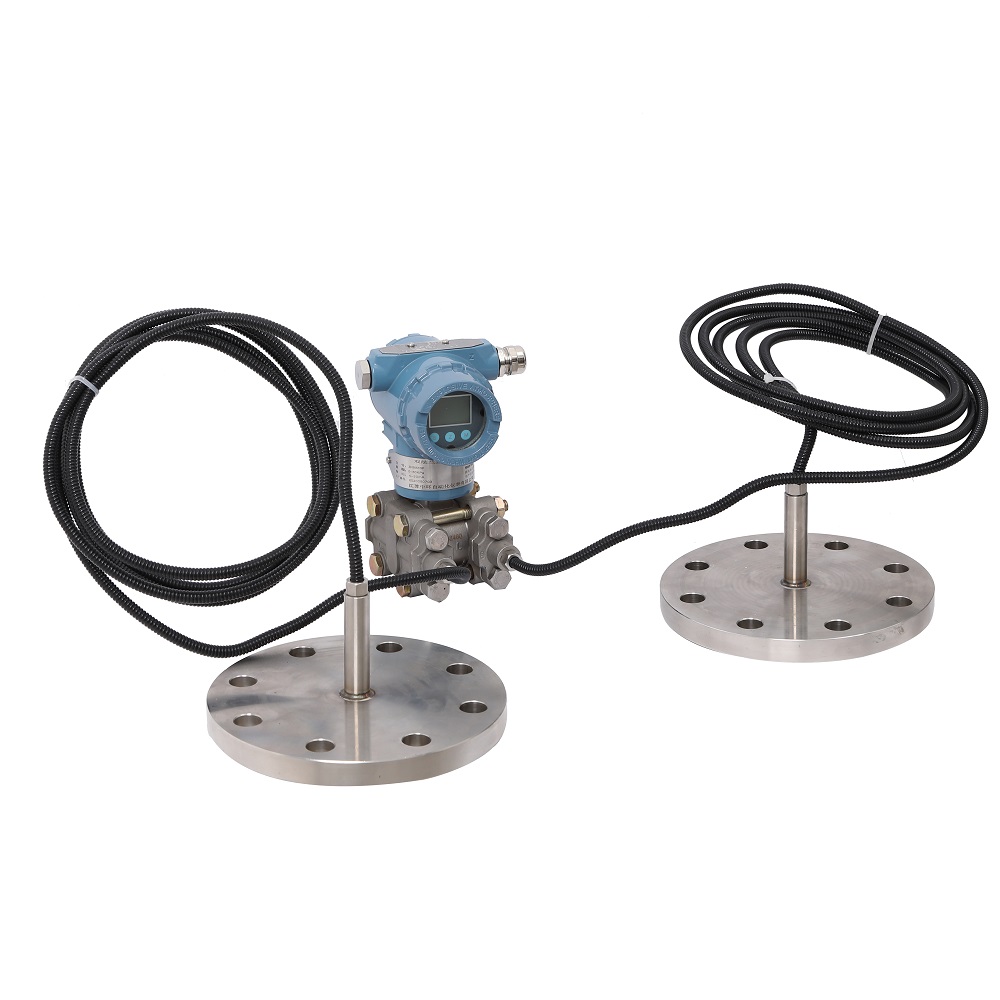

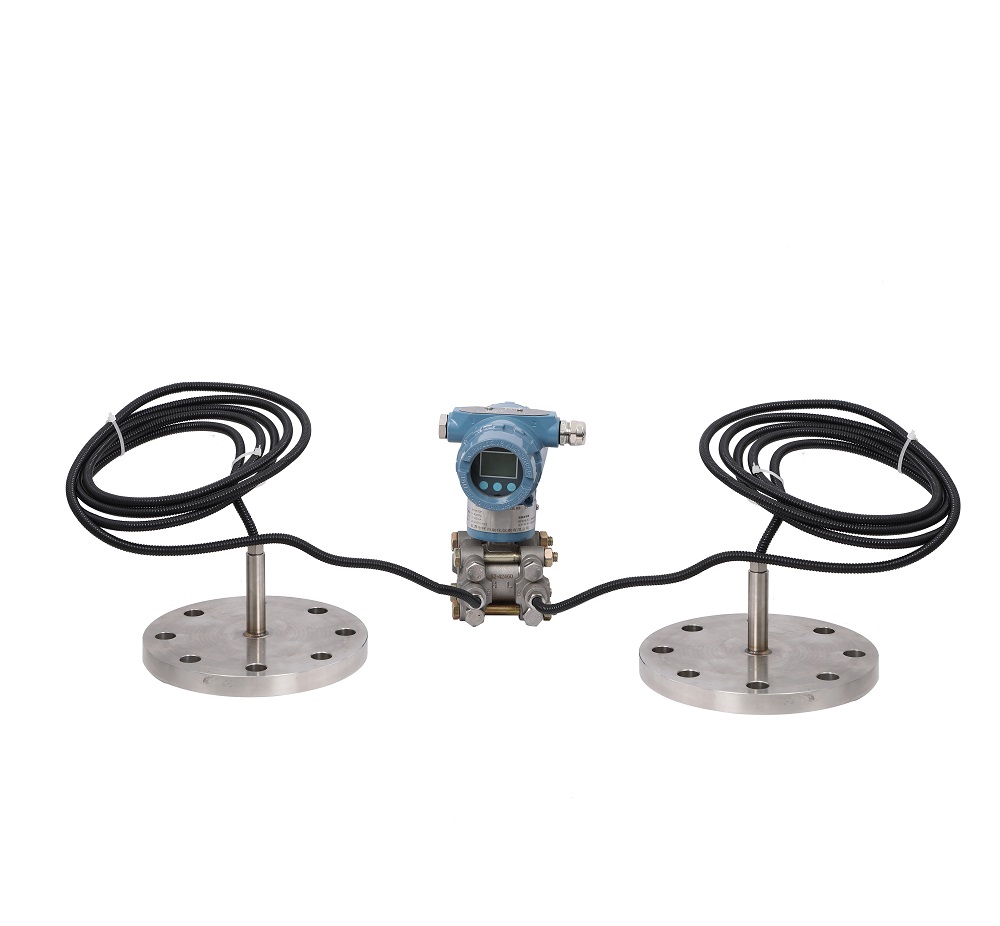

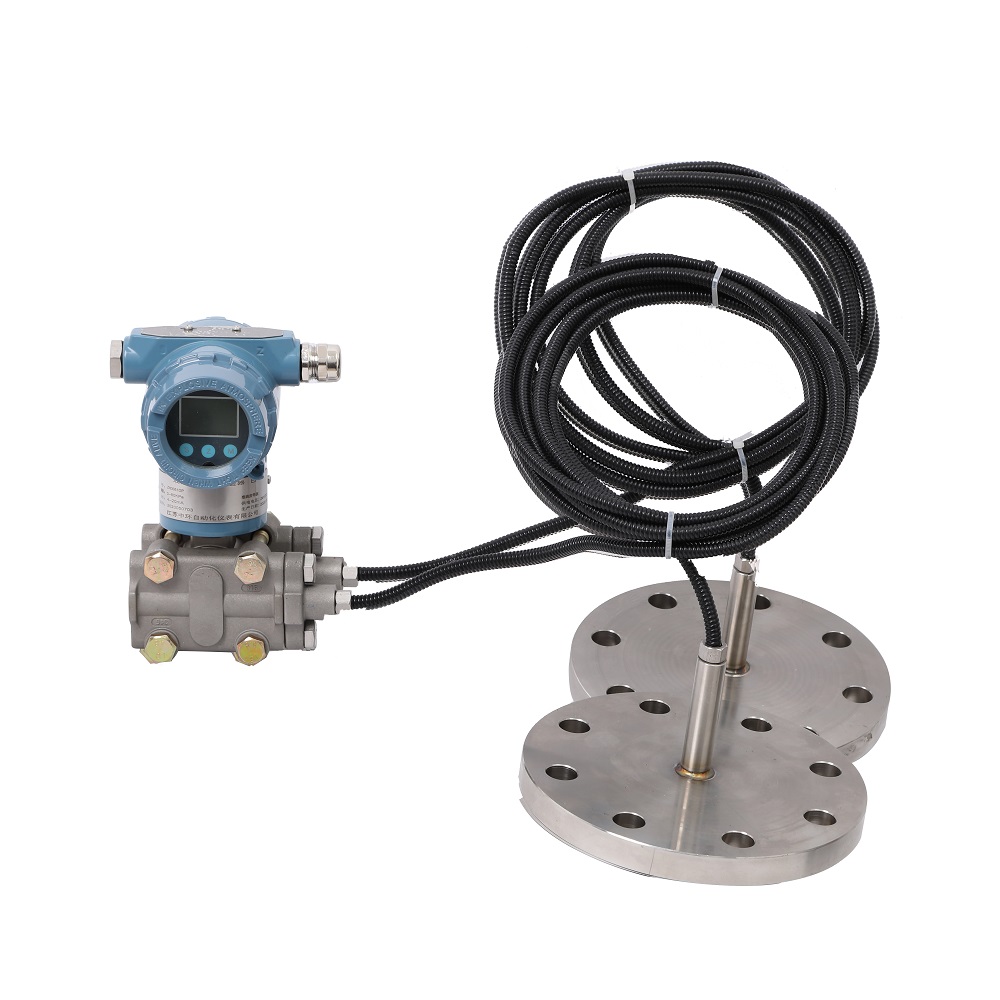

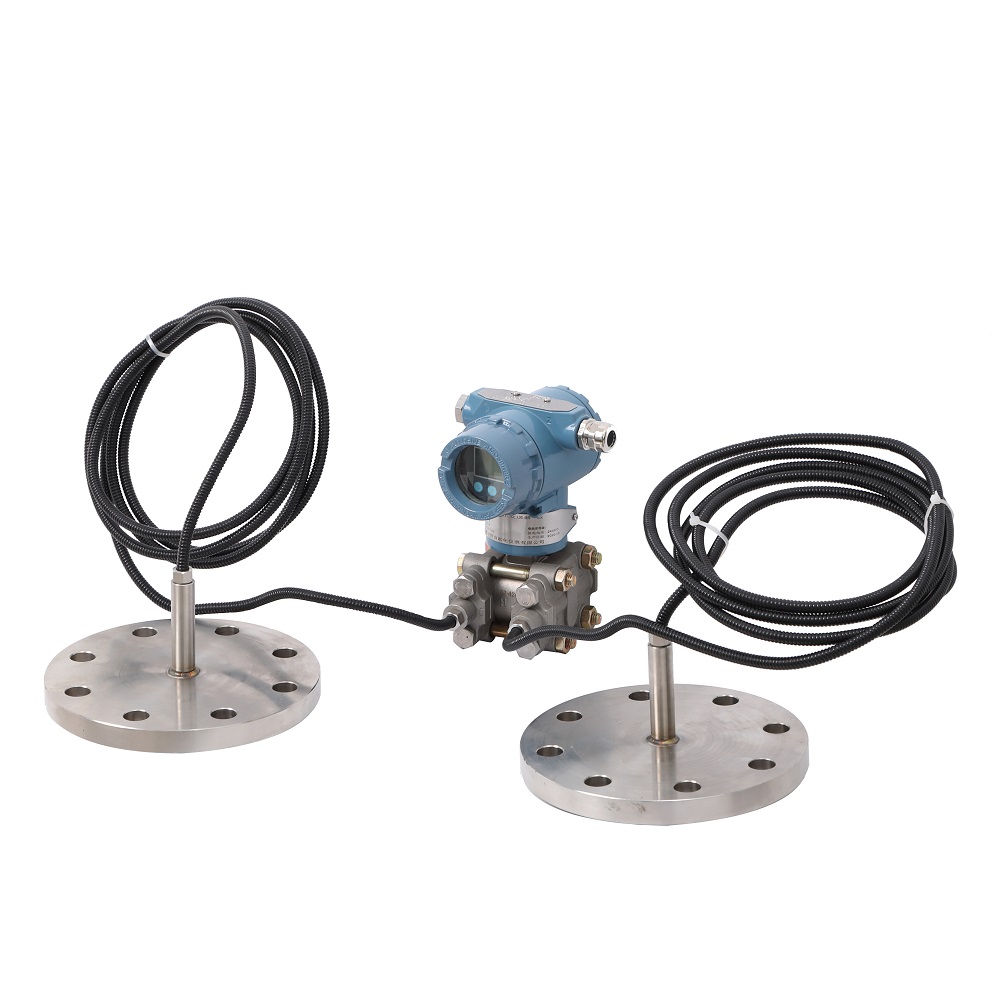

DP型高精度远传差压，为避免被测介质 直接与变送器的隔离膜片接解提供了一种可靠的测量方法。
带远传装置的变送器适用于下列工况：
1、需要将高温介质与变送器隔离。
2、测量介质对变送器敏感原件有腐蚀作用。
3、悬浮液体或高粘度介质
4、被测介质由于环境或流程温度变化而固化或结晶。
5、更换被测介质需要严格净化测量头。
6、测量头必须保持清洁卫生。
7、密封压力容器测量。
提供多种结构材料，远传装置组件焊接结构，可靠性强。充液腔低容积设计，减少温度影响，根据用户要 求内充DC200系列硅油使用温度-40～+149℃；高温硅油使用温度-15～+315℃。
远传装置工作压力上限是用户选择远传装置的额定值；工作压力不低于3.5KPa（绝对压力）。对腐蚀介 质的选择隔离膜片材料
充灌液特性表
参见附表，仅作用户选用时参考
外形尺寸图
上套法兰尺寸 | 下套法兰尺寸 | ||||||||
公称管径（英寸） | 公称压力（LBMPa） | 凸台直径C | 外径A | 厚度B | 螺孔中心距B | 螺孔数量n | 栓孔直径d | 直径E（mm） | 直径F（mm） |
1 | 150/2 | 61.4 | 108 | 14.3 | 79.4 | 4 | 16 | 26.9 | 66.5 |
300/5 | 66.9 | 124 | 17.2 | 88.9 | 4 | 20 | |||
11/2 | 150/2 | 73 | 127 | 17.2 | 98.4 | 4 | 16 | 41.9 | 78.7 |
300/5 | 73 | 156 | 20.7 | 114.5 | 4 | 23 | |||
2 | 150/2 | 92.1 | 152 | 19.1 | 120.6 | 4 | 20 | 52.5 | 95.2 |
300/5 | 92.1 | 165 | 22.2 | 127.0 | 8 | 20 | |||
3 | 150/2 | 127 | 191 | 23.8 | 152.4 | 4 | 20 | 79 | 127 |
300/5 | 127 | 210 | 25.5 | 168.3 | 8 | 23 | |||
4 | 150/2 | 229 | 23.8 | 190 | 8 | 20 | 103 | 157.2 | |
300/2 | 254 | 31.8 | 200 | 8 | 23 | ||||
充灌液特性表
代号 | 充灌液① | 温度范围 | 比重g/（cm3） | 温度膨胀系数 | 25℃时粘度（mPa.S） |
不注 | 200系列硅油 | -40至149℃ | 0.945 | 0.00108 | <20 |
S | 高温硅油① | 15至315℃ | 1.07 | 0.00053 | 44～50 |
F | 氟油 | -45至305℃ | 1.85 | 0.000864 | 65 |
