测量范围:0~60Mpa
表盘直径：Y-60 Y-100 Y-150
连接螺纹:G1/4 G1/2 1/2NPT M20*1.5 M14*1.5
材质：SUS304 SUS316

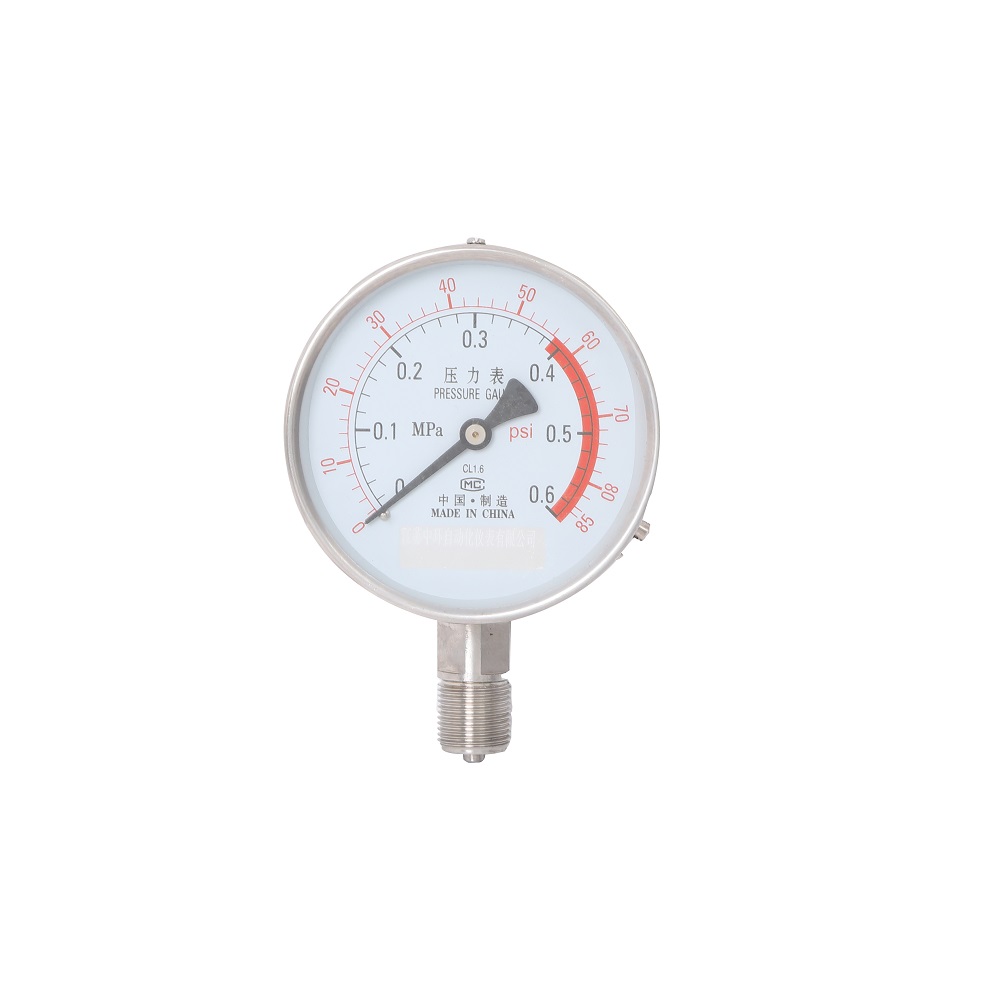

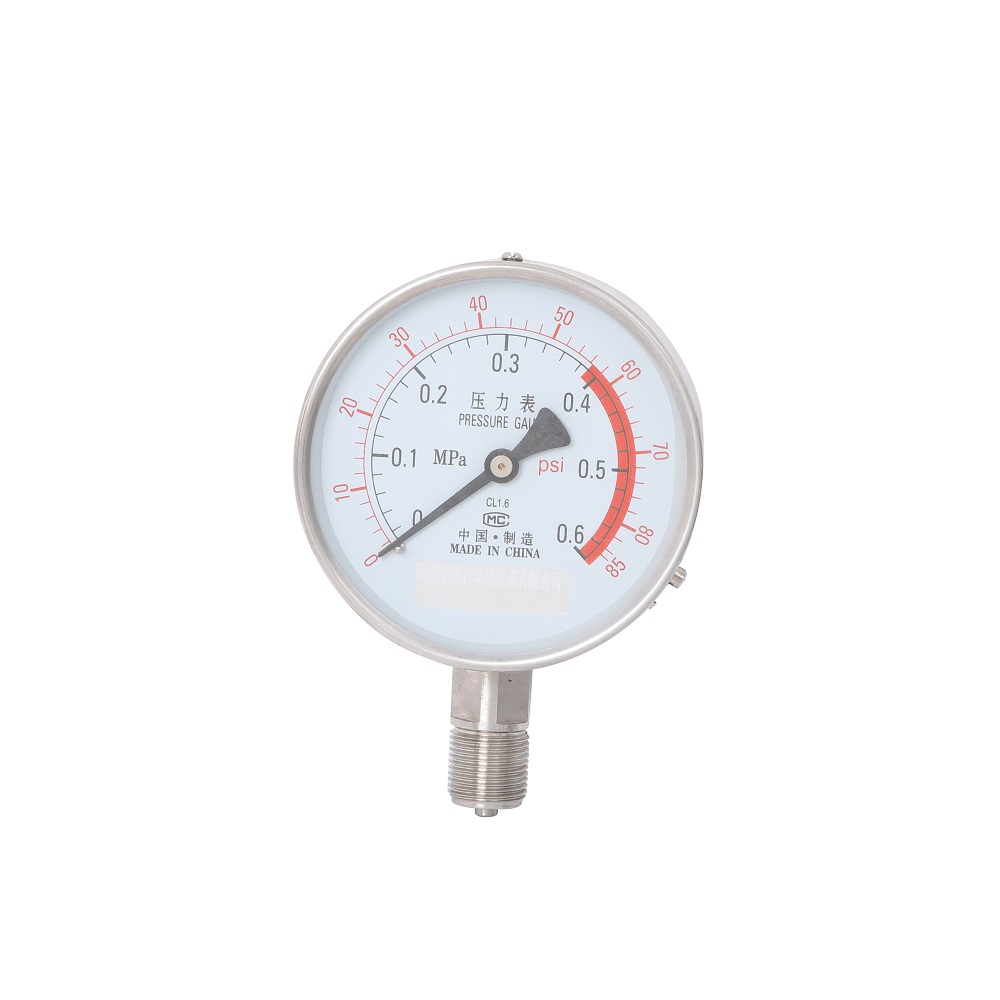

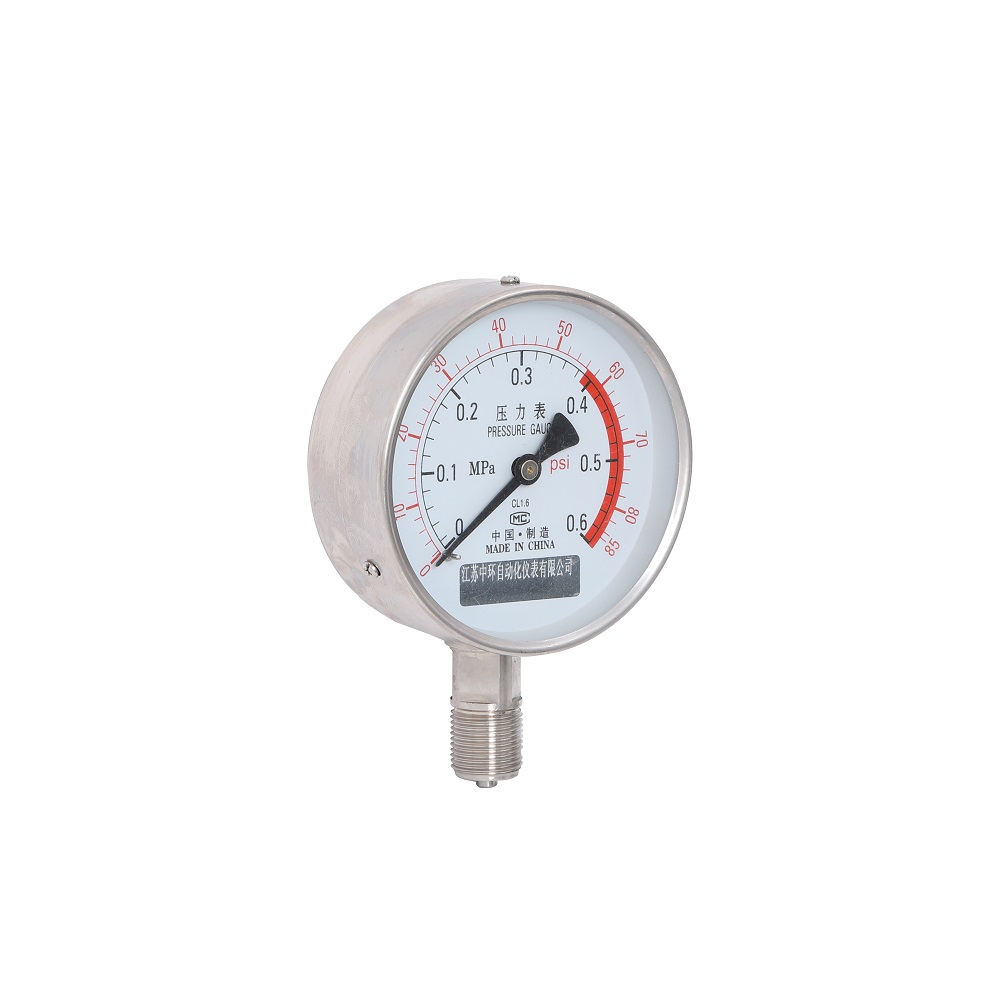

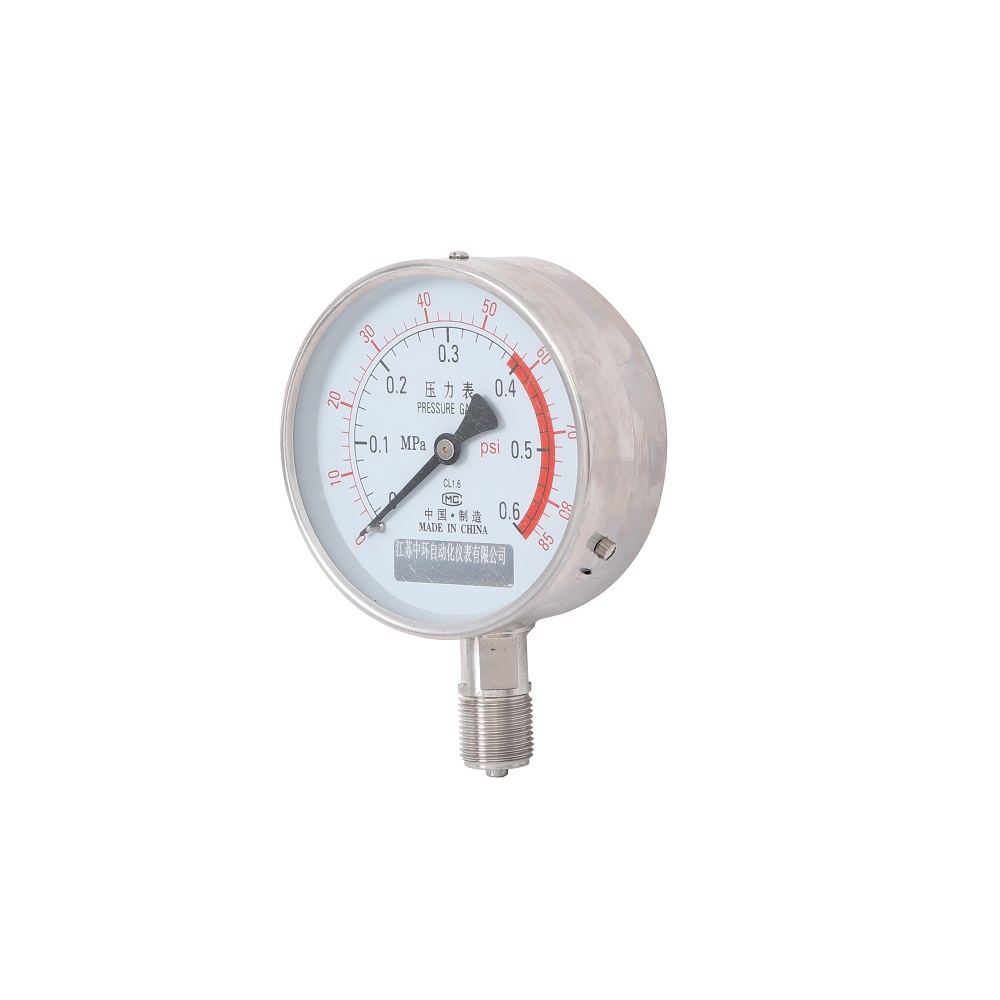

全不锈钢压力表广泛应用于石油、化工、冶金、轻工、化纤等工业部门。可测量腐蚀性较强介质的压力，并能在有剧烈振动和工作环境较恶劣的场合使用。
仪表零件均采用不锈钢材料制成。整机结构设计新颖，工艺精良。仪表具有较高的测量精确度和持久的稳定性，使用适应性强。是国内用户对引进国外先进技术装备中同类型仪表实现国产化的理想配套产品。
结构原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、指示装置和外壳组成。全部零件均采用不锈钢材料制成。当弹簧管在被测介质的压力作用下，其管端产生相应的弹性变形，经齿轮传动机构放大，由指示装置将被测压力值在度盘上指示出来。仪表外壳为密封型结构，能有效地保护内部机件免受环境影响和污秽的侵入。同时通过对表壳内充油，能够抗被测介质压力的脉动和工作环境剧烈震动的影响，兼顾了耐腐蚀及抗震性能。
不锈钢压力表是一种采用不锈钢材质制造的耐腐蚀压力测量仪器，主要用于石油、化工、冶金、电力等工业领域的高温、强腐蚀及高振动环境。其结构包含导压系统、齿轮传动机构、示数装置和密闭外壳，主体采用icr18Ni9T、Ocr18Ni12Mo2Ti及316不锈钢材料。
该仪表测量范围覆盖-0.1至160MPa，精度等级分为±1.0%、±1.6%和±2.5%，支持气体、液体及蒸汽介质检测。核心元件通过弹性形变传导压力，耐震型产品采用充填硅油或甘油的外壳缓冲振动，防护等级涵盖IP54至IP66。提供M14×1.5、G1/4等多种螺纹接口，适用温度范围为-40℃至70℃（外壳内不充液）或-25℃至70℃（外壳内充液）。安装时需根据介质相态调整测压点位置，并定期校准维护以确保测量精度
型号 | 标度范围 MPa | 精确度等级 |
Y-60B Y-63B | 0~0.6、1、1.6、2.5、4、610、16、25、40、60-0.1~0.5、0.9、1.5、2.4 | 2.5 |
Y-100B | 0~0.1、0.16、0.25、0.4、0.6. | 1.6 |
使用环境温度:5-55℃(表壳内充甘油);-25~55℃(表壳内充硅油);-40-70℃(表壳内不充液)温度影响:不大于0.4℃℃(使用温度偏离 20 ±5℃)
抗工作环境振动:V·H·3(表壳内不充液);V·H·4(表壳内充液)
外壳防护等级:IP54
