性能特点

工作原理

耐震压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌阻尼油和配套缓冲装置等措施，具有良好的耐震性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合;以及环境震动较大的场所。仪表能测量气体，液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。

产品详情

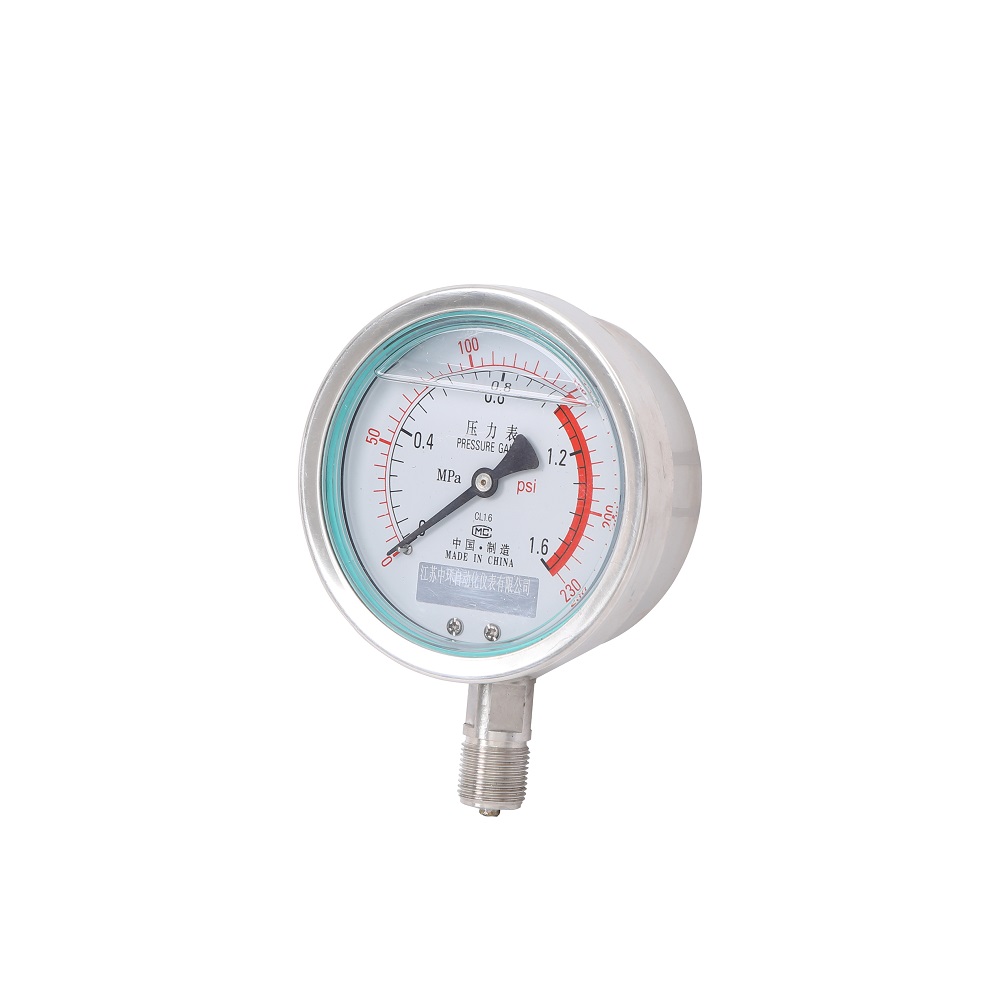

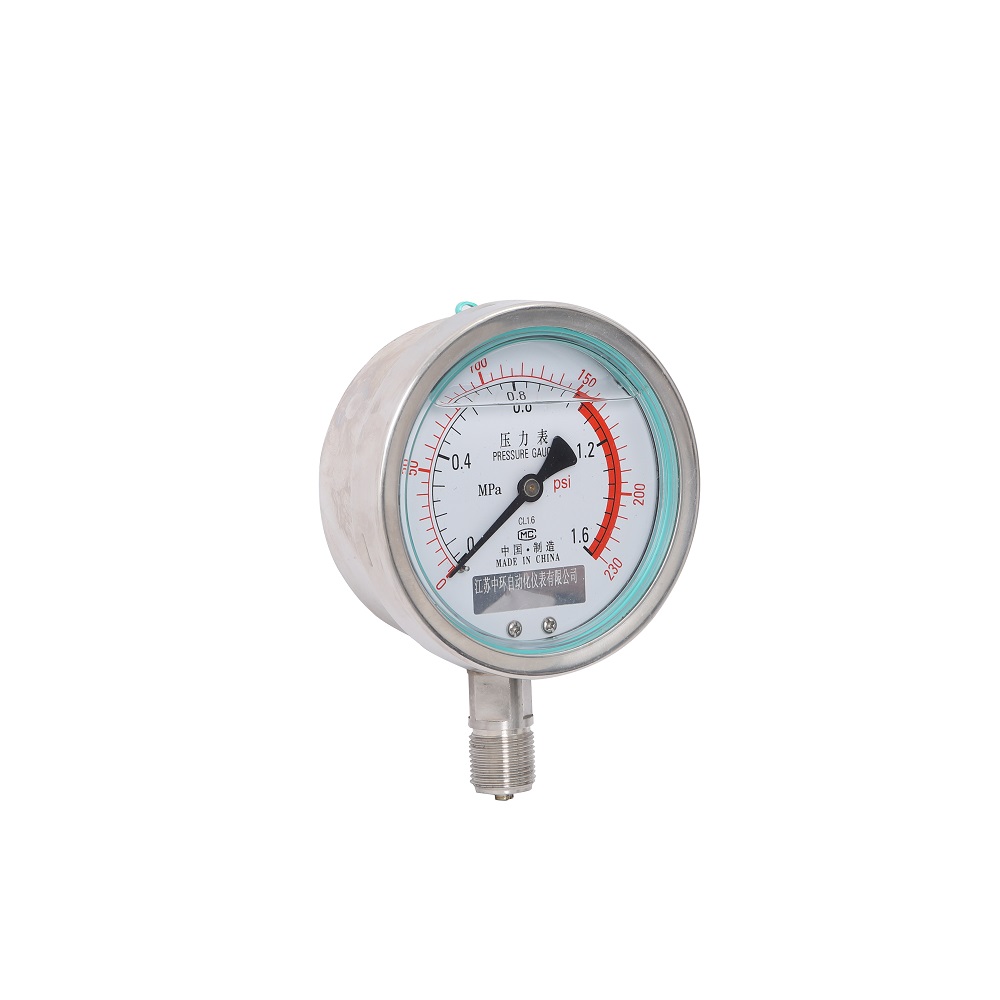

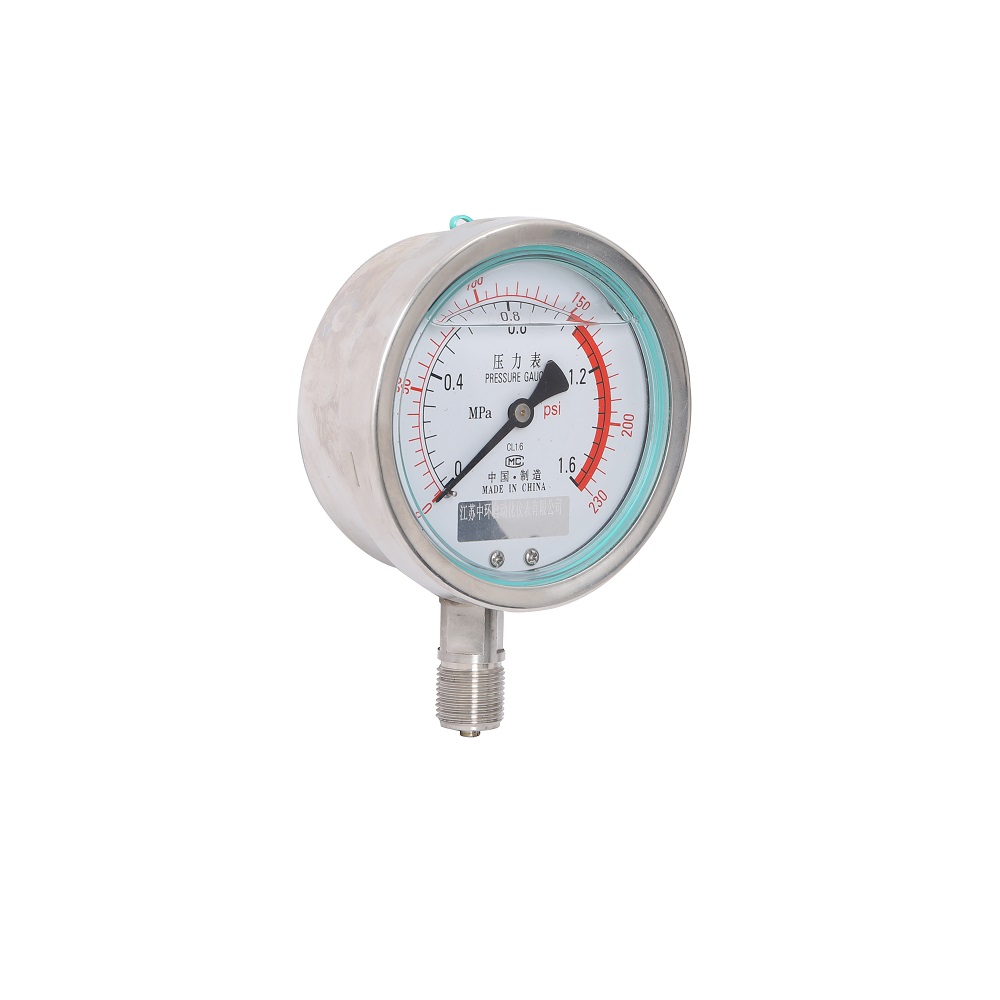

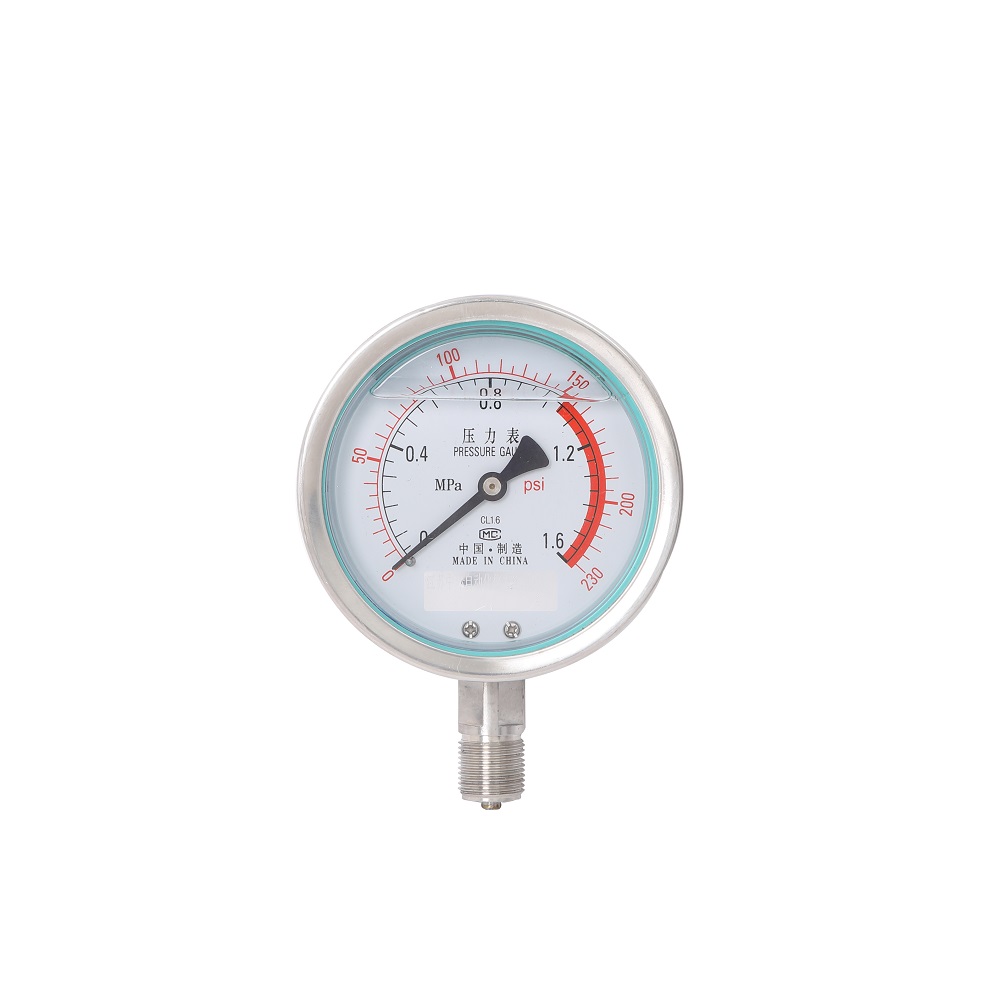

不锈钢耐震压力表的外壳用不锈钢材料制成(简称半钢)，可在有腐蚀性、振动较大的恶劣环境中使用。

本仪表的观察窗选用高强度的工程塑料制成。仪表指示清晰，使用安全可靠。

该仪表通过内部填充硅油或甘油等阻尼液来缓冲振动，并采用机械减震设计。其全密封结构使其能在粉尘、水下等高湿度恶劣环境中工作，并具有防堵特性，可用于测量泥浆、水泥等易凝固、高粘度介质

耐震压力表是一种专为高振动、强冲击环境设计的压力测量仪表，通过特殊结构（如表壳内灌充阻尼液）减少机械振动对测量精度的影响。该仪表适用于环境剧烈振动场所，可耐受介质脉动、冲击及突然卸荷，指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力

耐震压力表最核心的工作原理是在表壳内填充阻尼液（如硅油或甘油），利用液体的黏滞阻力衰减外部机械振动传递至内部机件的动能，缩短指针摆动时间，从而保护仪表并稳定读数。

被测介质的脉动压力通过隔膜或密封垫传递给表腔内的阻尼液，利用毛细通道节流原理使压力脉动经过阻尼器得到抑制，转化为平稳压力，该平稳压力随后作用于弹性元件（如弹簧管、膜片组或叉簧）。

弹性元件（如弹簧管）在平稳压力作用下产生弹性变形（位移），该位移通过齿轮传动机构或连杆机构进行放大，最终驱动指针在刻度盘上偏转，指示出被测压力的平均值

型号	结型式结构构型式	量程范围标度范围 MPa	精确精确度度等级
YN-60	径向	0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25	2.5
YN-60ZT	轴向带边
YN-60B	径向
YN-63B	轴向带边
YN-100	径向	0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;0~60	1.6
YN-100ZT	轴向带边
YN-100B	径向
YN-103B	轴向带边
YN-150	径向	0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25; 0~40;0~60;0~100
YN-150ZT	轴向带边
YN-150B	径向
YN-153B	轴向带边

备注

注意:本产品非防爆款，如需防爆请说明
