精度：0.2%F.S 0.5%F.S
信号输出;24V.DC 4-20mA两线制
信号输入;热电偶： B 、 S 、 T 、 K 、 J热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50

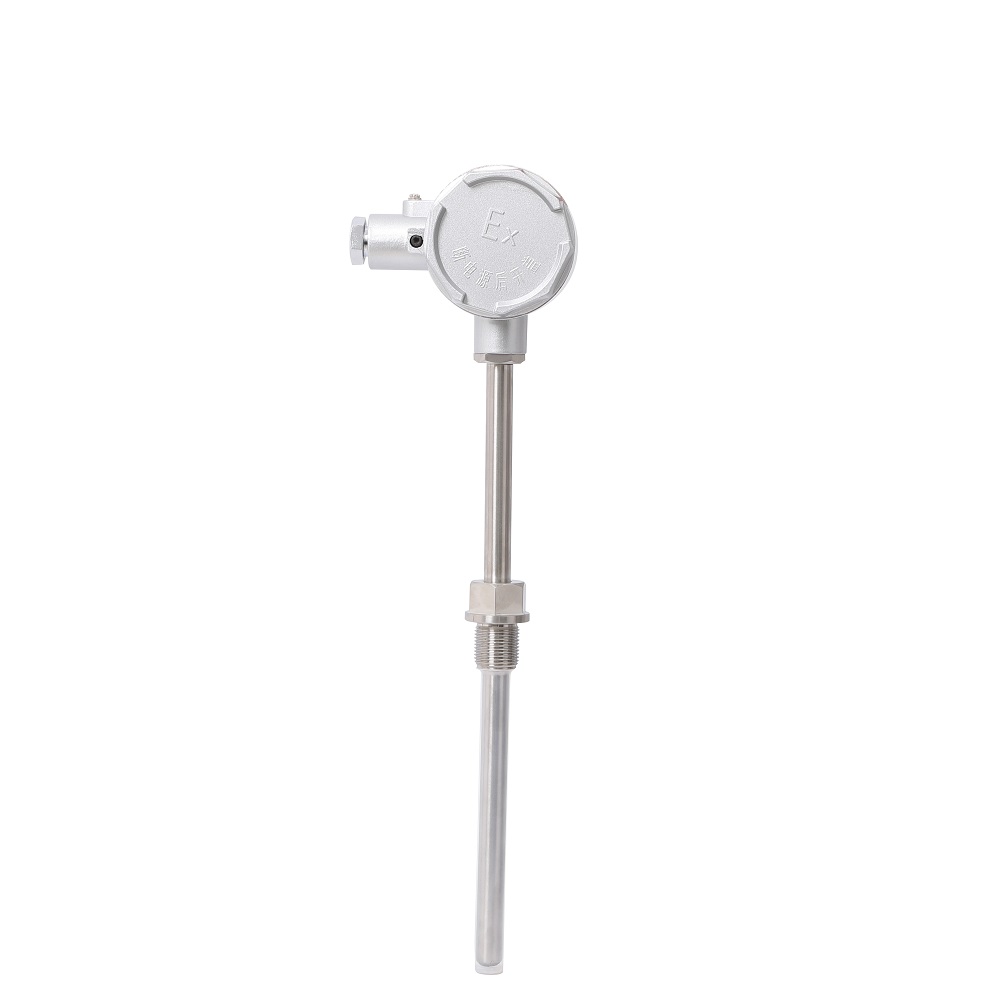

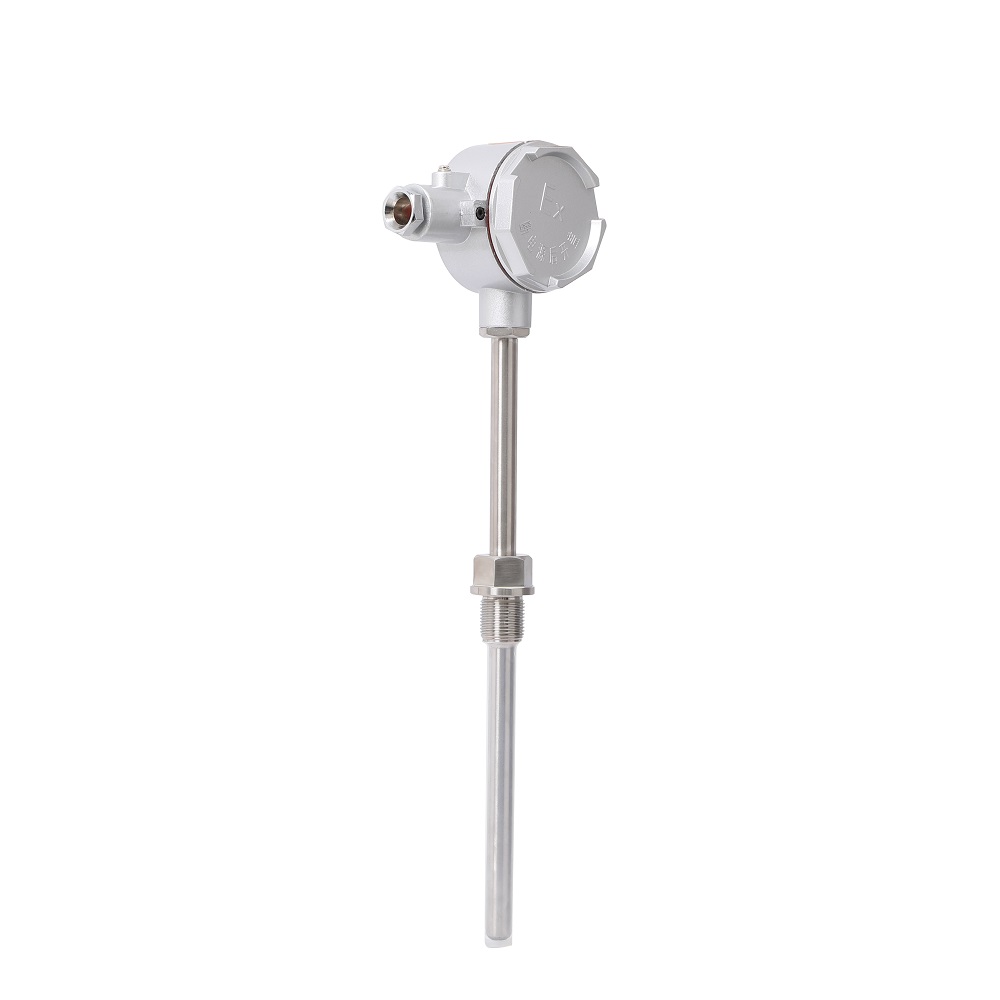

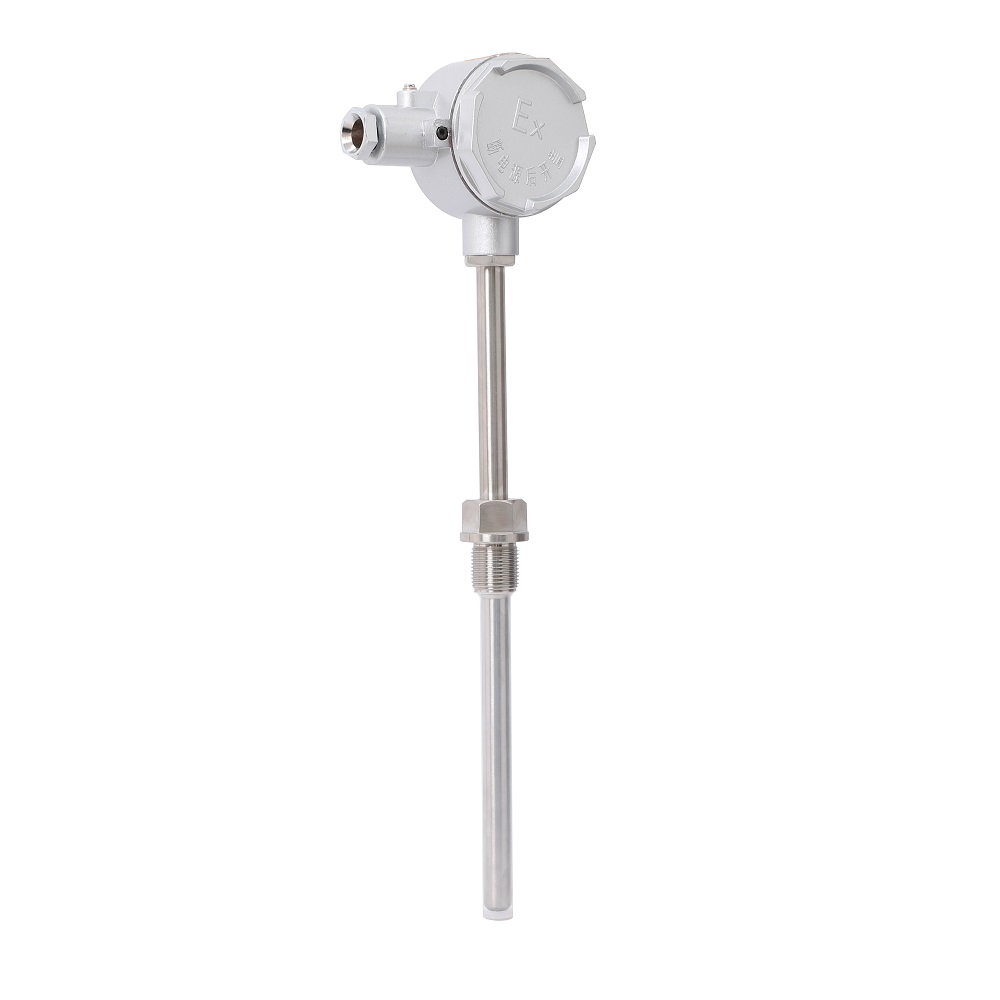

SBW 系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把-200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
特点
超小型(模块φ44×18 )一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。 机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离(隔离)式安装防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
类 别 | ZH-SBW 模块式温变 | ZH-SBW 一体化温变 |
准 确 度 | 0.2%F.S 0.5%F.S | |
输 入 | 热电偶： B 、 S 、 T 、 K 、 J热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 | |
输 出 | 二线制 4-20mA DC | |
使用温度 | -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ ) | |
温度影响 | ≤0.05%/ ℃ | |
湿 度 | 5-95%RH | |
现场显示 | 无 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
显示精度 | 无 | 数字式： 0.5 级 指针式： 2.0 级 |
负载能力 | < 600 Ω (额定负载 250 Ω ) | |
外形尺寸 | 44×18 | 70 ×100(中继器) |
