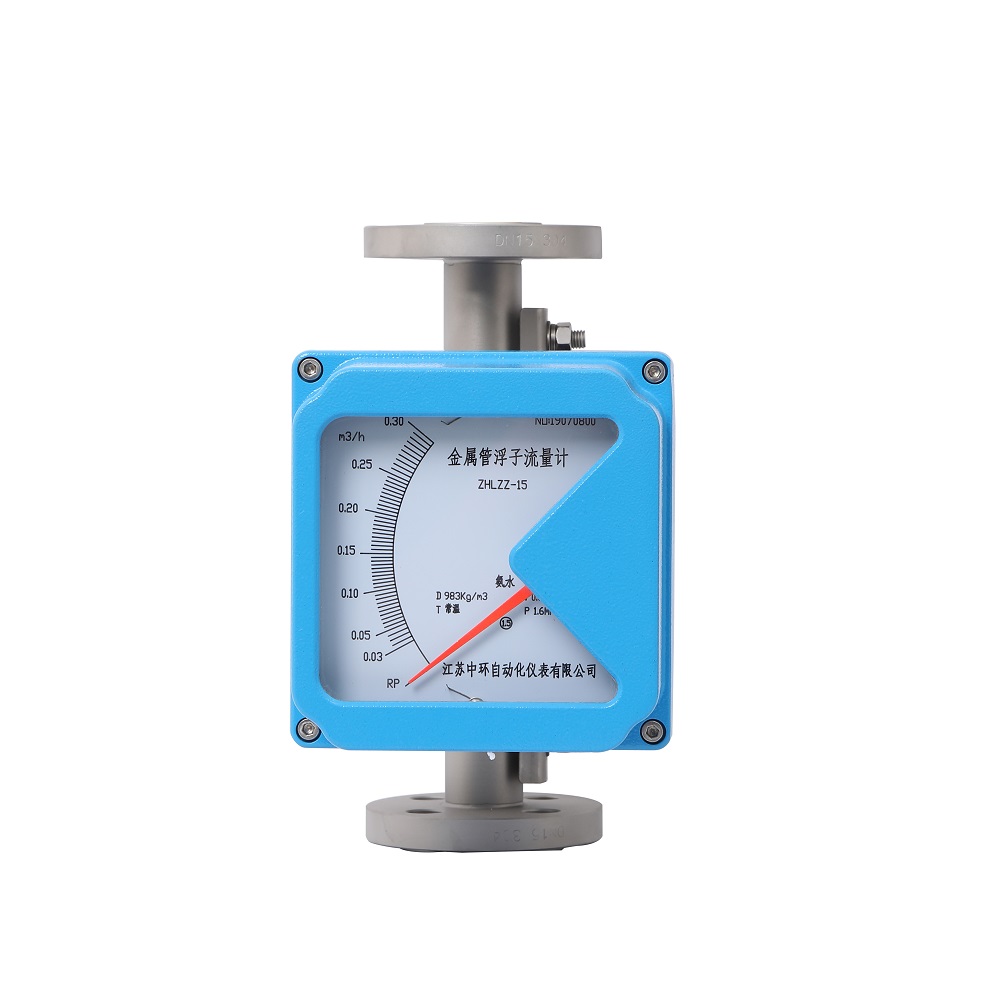

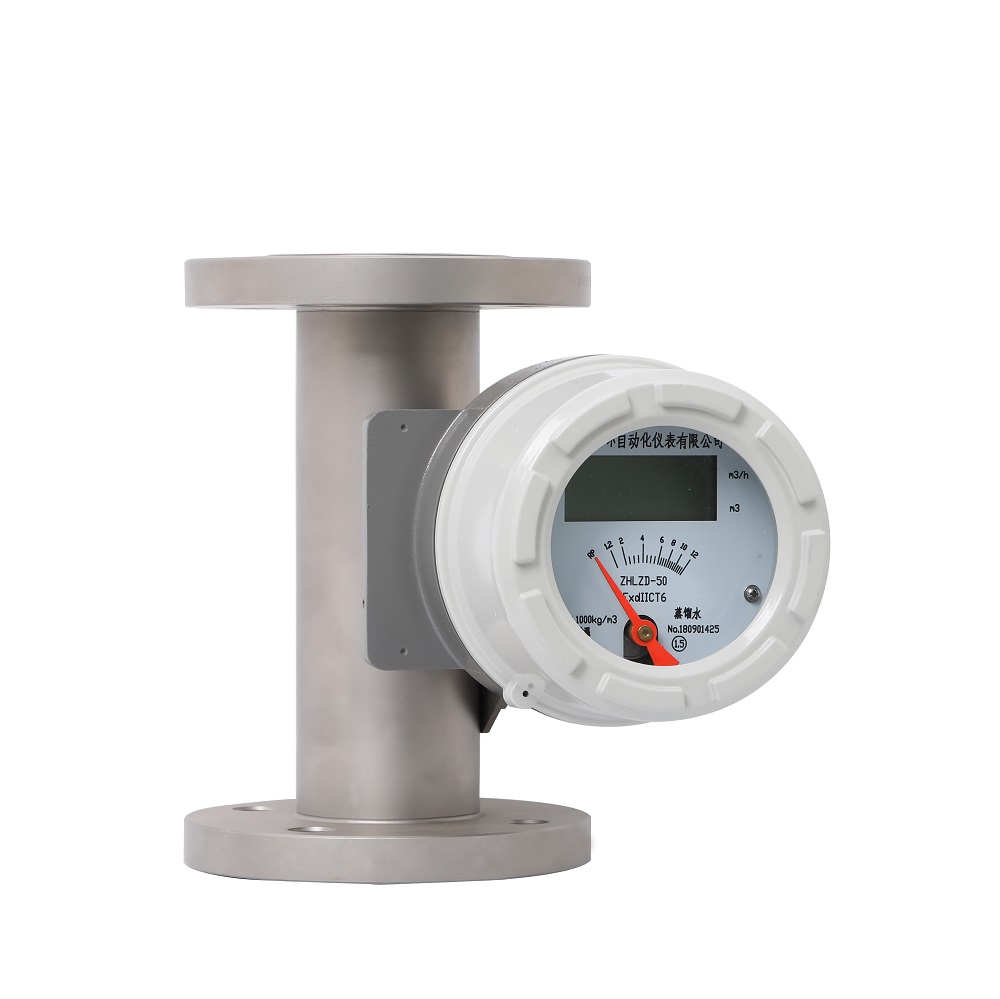

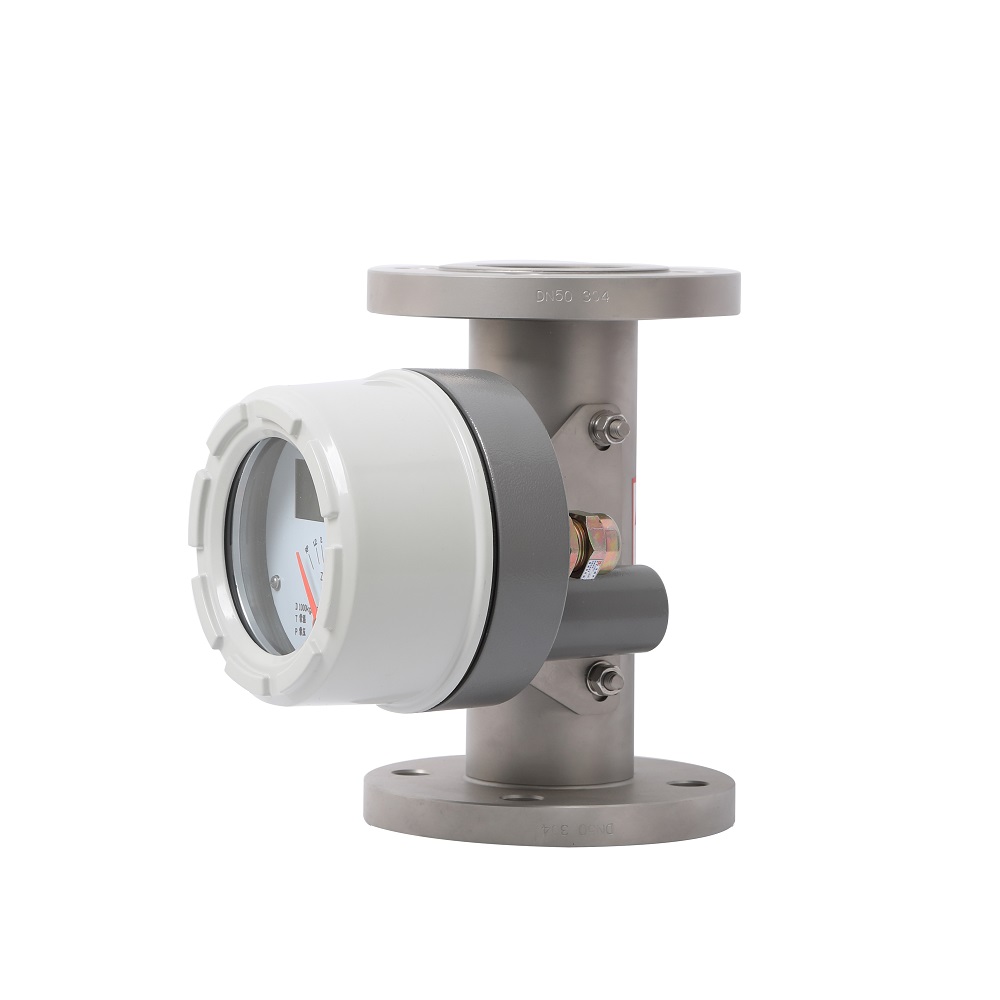

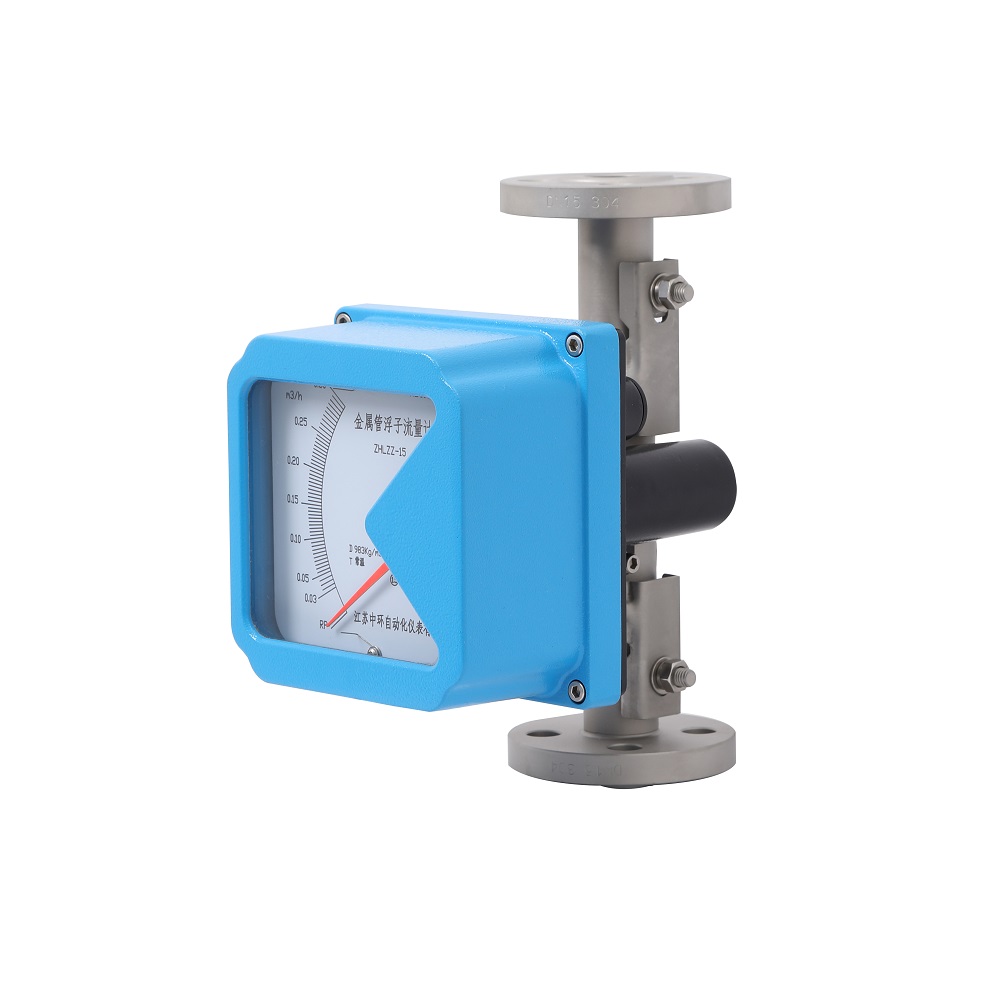

LZ系列金属管转子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构，具有体积小、压损小、量程比大（10~20：1）、安装维护方便等特点，

故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

LZ系列金属管转子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、

远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

LZ系列金属管转子流量计采用无接触检测磁场角度变化的磁测传感器、并配以高性能MCU，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、

上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，

且具有性价比高、在线参数标定、掉电保护等特点。

LZ系列金属管转子流量计的设计制作还考虑了用户工艺流向要求，有垂直安装式、上进下出安装式、

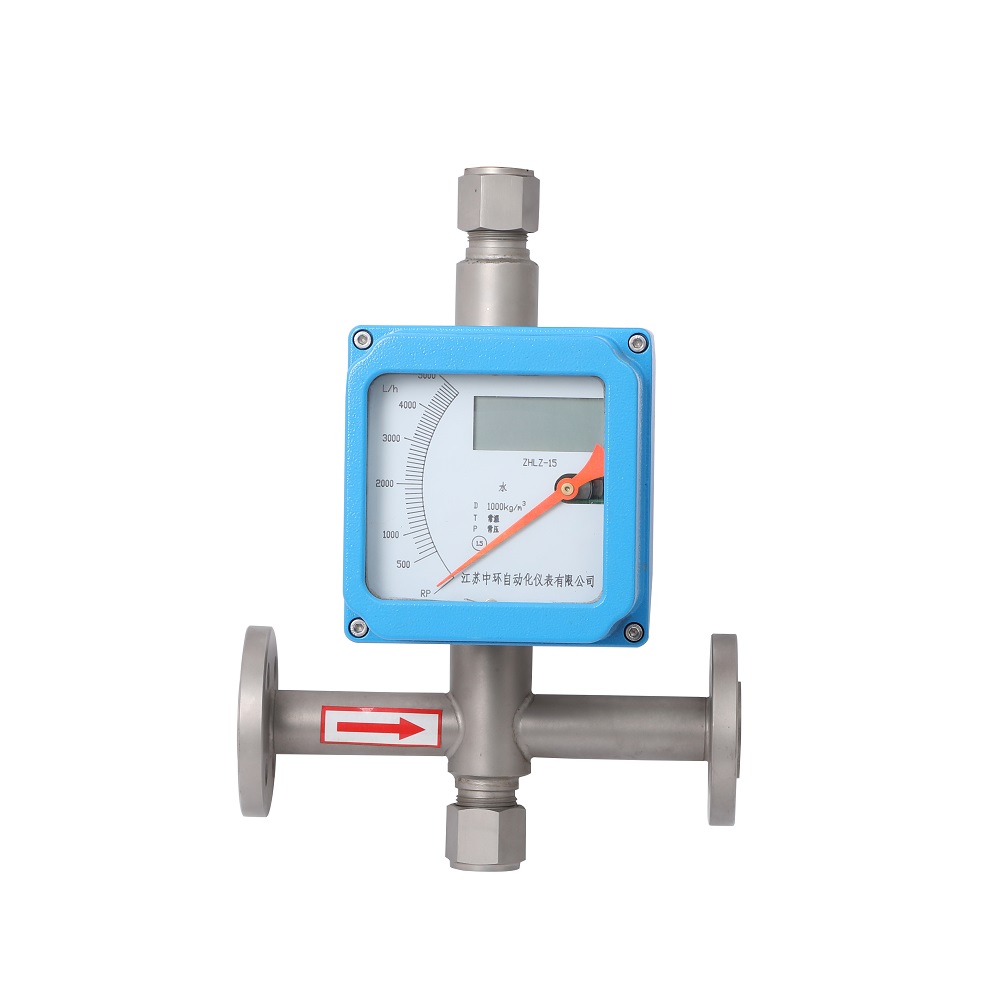

侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。

规格参数

附加结构及安装说明

  正确选用智能型金属管转子流量计及附加结构，对于系统的稳定运行及测量精度至关重要。在流量计的选型及安装中应特别注意以下几点：

1) 对于远传输出型智能型金属管转子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表上电后的外壳紧固及接线口的密封，以达到防爆、防护、防侵蚀的要求。

2) 对于被测介质温度过高(>220℃)或过低的场所，通常要对流量计的传感器部分采取保温或隔热措施，为保证信号转换器---指示器正常工作的环境温度，应选择高温指示器

3) 对于有些需采取保温或冷却的被测介质，要选择夹套型流量计（…/T/…）。标准LZ50智能型金属管转子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接,如需其它法兰或螺纹连接，定货时请注明。

4) 对于流量计入口介质的压力不稳，尤其用于气体的测量，为保证精度和使用寿命，应选用阻尼结构。

5) 对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构。

高压型采用HG20595-97 RF带颈对焊钢制管法兰。如采用其它标准，定货时请注明。

6) 流量计安装时要保证测量管的垂直度优于5%，且应加装旁路，便于维护和清洗而不影响生产。

7) 安装流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段；如介质中含有铁磁性物质，

应在流量计前安装磁性过滤器。

8) 测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小于流量计压损的5倍，以使流量计稳定工作。

9) 安装流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后使用时，要缓慢开启控制阀门，避免冲击损坏流量计。

10) 对于LZ标准型、水平安装型智能型金属管转子流量计可以选择内置磁过滤器。

内置磁过滤器的LZ标准型的总高为350mm。
