精度等级：1.0%（DN6~DN20） 0.5%(DN25~DN100) 1.0%(DN125~DN200)
公称口径：DN6~DN200
本体材质：SUS304 SUS316
连接方式：法兰、 螺纹、 卡套（快装）
防护等级：IP65 IP67
一、概述
1.1 应用场合
涡轮流量计是一种精密流量测量仪表，测量无杂质、无腐蚀液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域。
1.2 工作原理
当被测液体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。

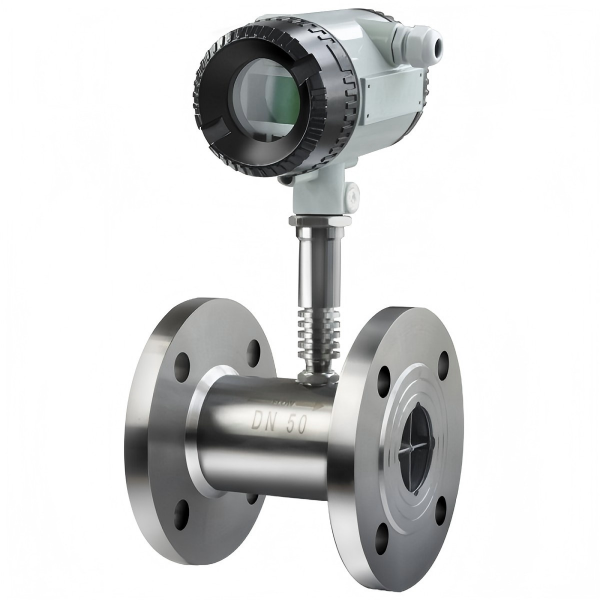

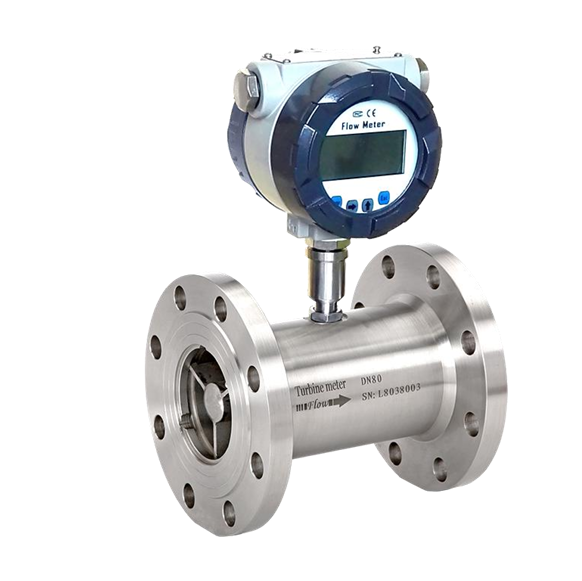

1.3 产品结构

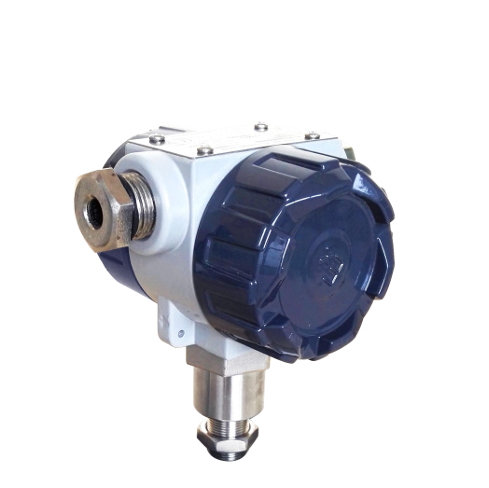

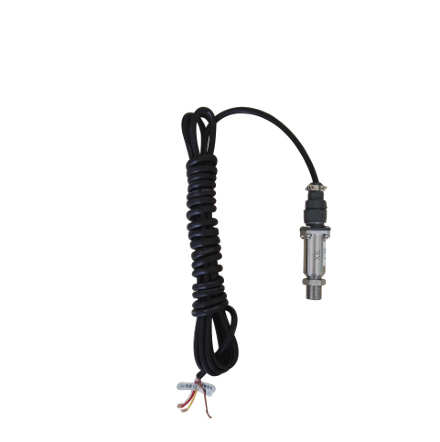

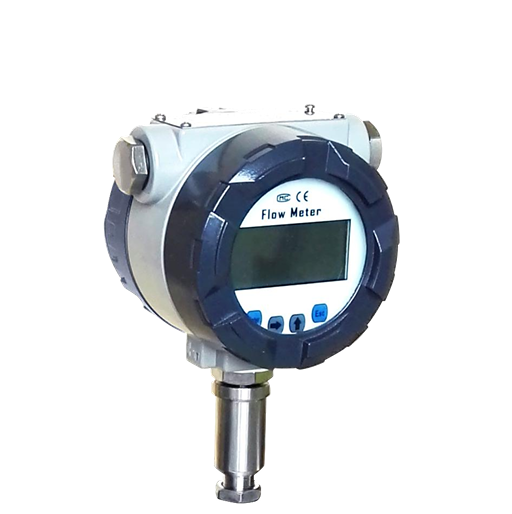

它主要由表体、前导向、后导向、叶轮、信号连接器和转换器等组成。
规格参数
LWGY传感器通用指标 | |
被测介质 | 无杂质、低粘度、无强烈腐蚀性液体 |
执行标准 | 涡轮流量传感器(JB/T9246-1999) |
检定规程 | 涡轮流量计(JJG1037-2008) |
法兰连接型 | DN15-DN200 |
螺纹连接型 | DN4-DN50 |
夹装连接型 | DN4-DN200 |
常规标准 | GB/T9113-2000 |
国际管法兰标准 | 如德标DIN、美标ANSI、日标JIS |
国内管法兰标准 | 如化工部标准、机械部标准 |
常规规格 | 英制管螺纹(外螺纹) |
其他规格 | 内螺纹、球面螺纹、NPT螺纹等 |
精度等级 | ±1%R、±0.5%R、±0.2%R(需特制) |
供电 | 24V.DC 3.6V锂电池 |
信号输出 | 4-20mA 脉冲 |
通讯协议 | RS485 HART |
材质 | 本体不锈钢304SS /316L |
耐温 | 标准型-20℃~+80℃ 高温型 -20℃~+150℃ |
耐压 | 参照耐压等级表 |
耐压等级表
连接方式 | 口径范围 | 常规耐压等级 | 特制耐压等级 |
法兰连接型 | DN4-DN50 | 4.0MPa | 10MPa及以下 |
DN65-DN200 | 1.6MPa | 10MPa及以下 | |
螺纹连接型 | DN4-DN40 | 6.3MPa | - |
DN50-DN80 | 1.6MPa | - | |
夹装连接型 | DN4-DN40 | - | 42MPa及以下 |
DN50-DN80 | - | 25MPa及以下 | |
DN100-DN150 | - | 16 MPa及以下 | |
DN200 | - | 12 MPa及以下 |
流量表
仪表口径 | 正常流量范围 | 扩展流量范围 | 仪表口径 | 正常流量范围 | 扩展流量范围 |
(mm) | (m³/h) | (m³/h) | (mm) | (m³/h) | (m³/h) |
DN 4 | 0.04～0.25 | 0.04~0.4 | DN 50 | 4～40 | 2～40 |
DN 6 | 0.1～0.6 | 0.06～0.6 | DN 65 | 7~70 | 4～70 |
DN 10 | 0.2～1.2 | 0.15～1.5 | DN 80 | 10～100 | 5～100 |
DN 15 | 0.6～6 | 0.4~8 | DN 100 | 20～200 | 10~200 |
DN 20 | 0.8～8 | 0.45～9 | DN 125 | 25～250 | 13～250 |
DN 25 | 1～10 | 0.5～10 | DN 150 | 30～300 | 15～300 |
DN 32 | 1.5～15 | 0.8～15 | DN 200 | 80～800 | 40～800 |
DN 40 | 2～20 | 1～20 |
