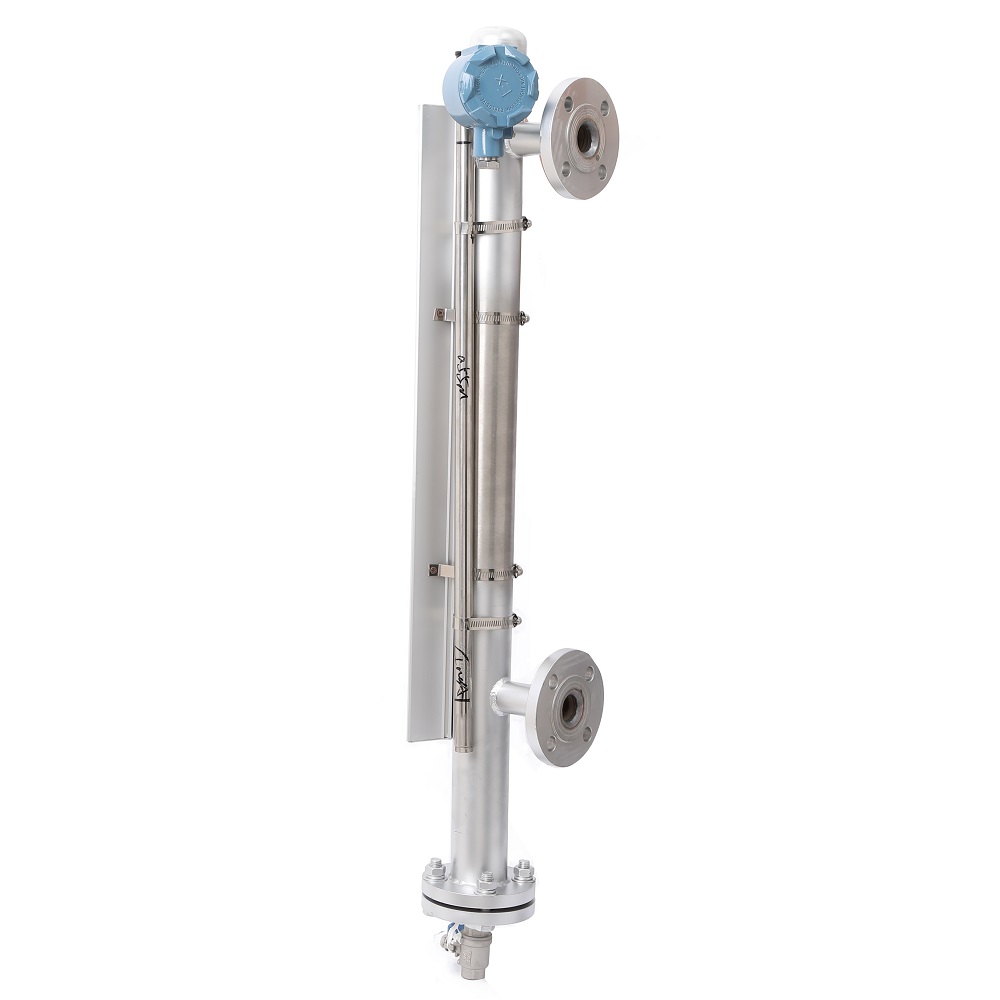

江苏中环ZHUHZ磁翻板液位计-测量各类高温，高压，腐蚀性液体_磁翻板液位计_物液位仪表_产品中心

性能特点

工作原理

本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；密封结合面少，不易渗漏,安全可靠

产品详情

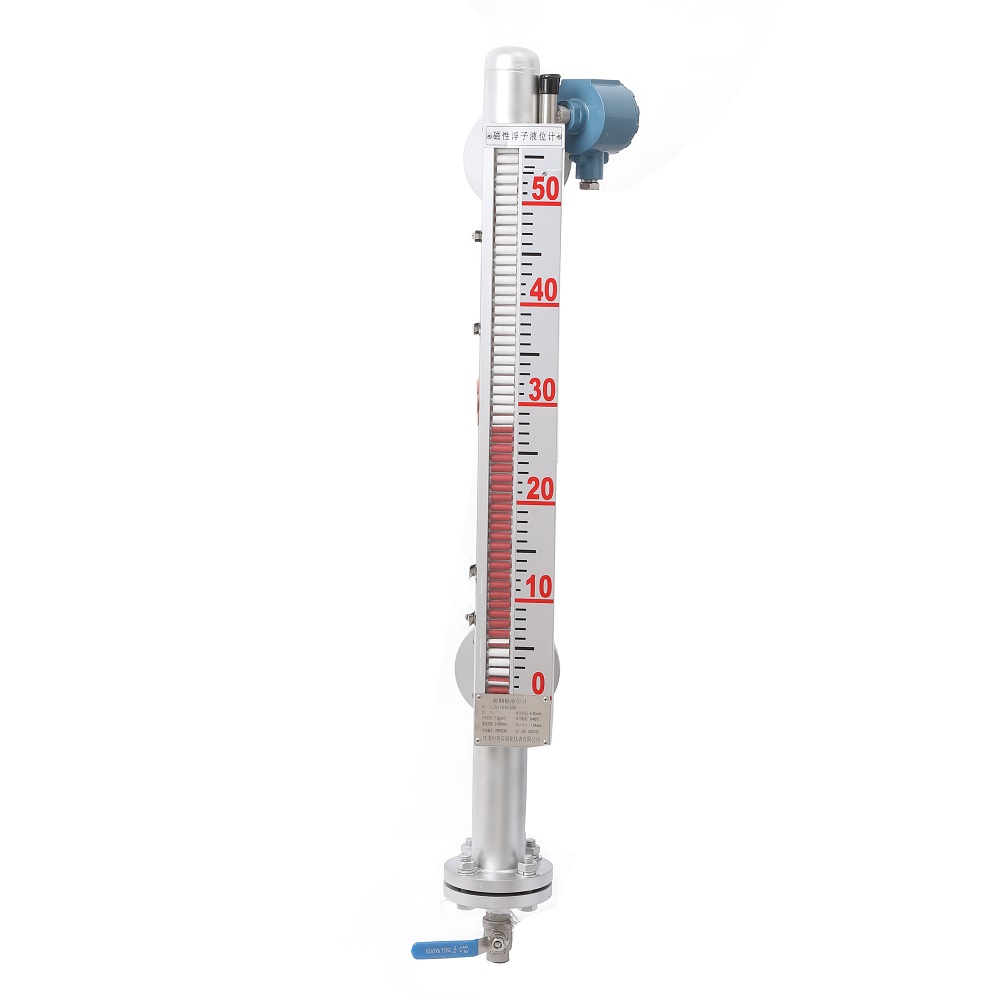

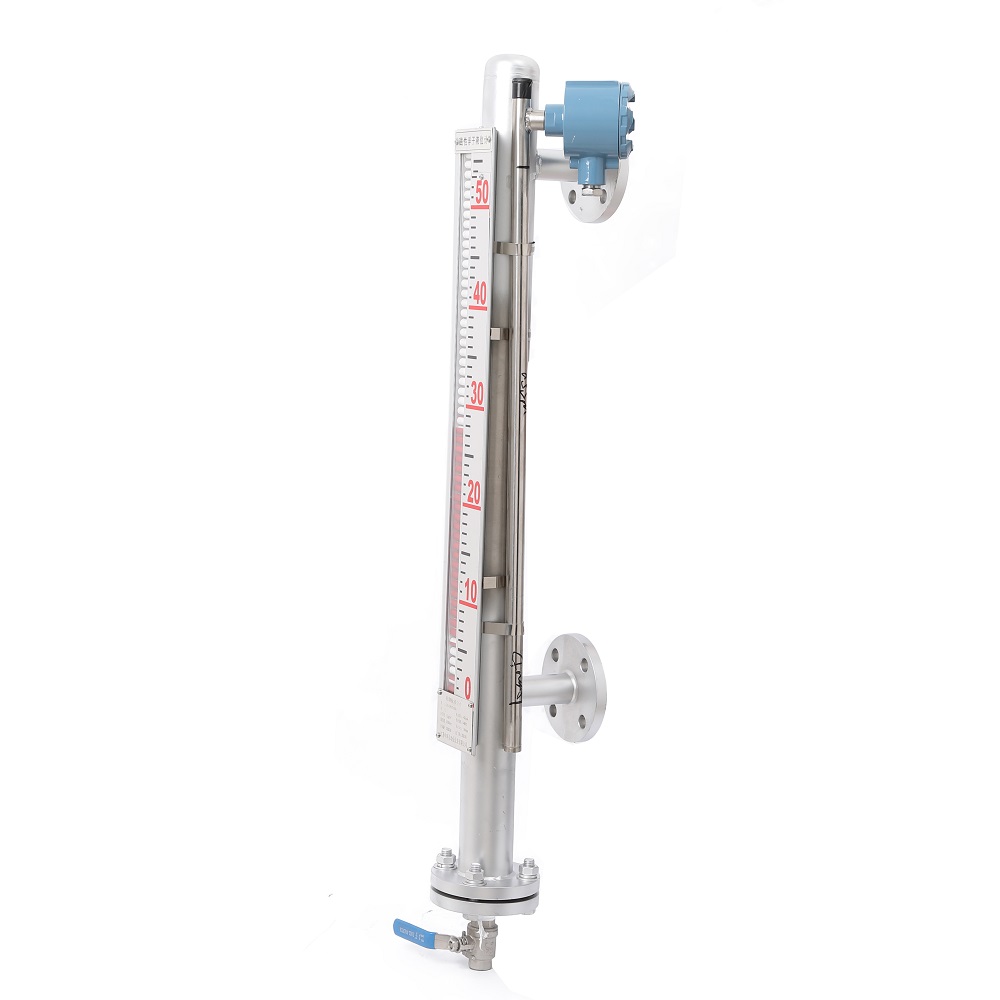

磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。

该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；

这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；

这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，

它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，

所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，

进而使得传感器部分可以发生与液位变化相对应的电阻信号。通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。本液位计的电子元件几乎没有电容器、

电感等储能元器件。可以叠加HART通讯协议，也可以使用RS485总线通讯。

为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。其中，4～20mA电流信号是比较常用的一种。

比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时，

将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制

适用范围

随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

类型	型号	适用范围及用途
普通型	ZH- UHZ P	普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。
防腐型	ZH- UHZ F	特别适合于具有腐蚀性、毒性的液位测量指示。
伴热型	ZH- UHZ R	适用于测量粘度比较大、易结晶的液体介质（该仪表需要使用伴热装置）。
高温型	ZH- UHZ T	适用于容器压力小于10Mpa、温度在-200℃～450℃之间的液体介质的液位测量。
高压型	ZH- UHZ Y	适用于温度为200℃以下、过程压力高于10Mpa（42Mpa以下）的密闭容器内，测量液体介质的液位情况。
高温高压型	ZH- UHZ H	适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。
防爆型	ZH- UHZ B	适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4～20mA电流信号或上下限报警设定的液位变送器等电子装置。

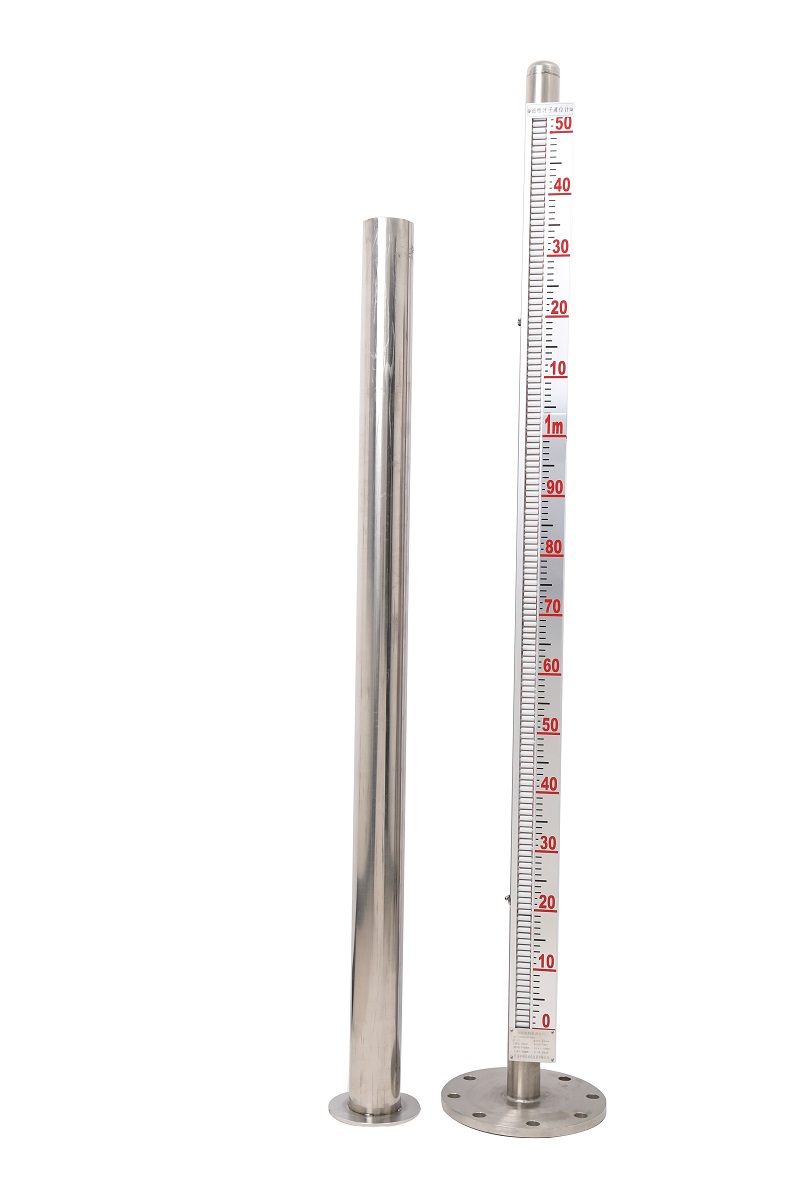

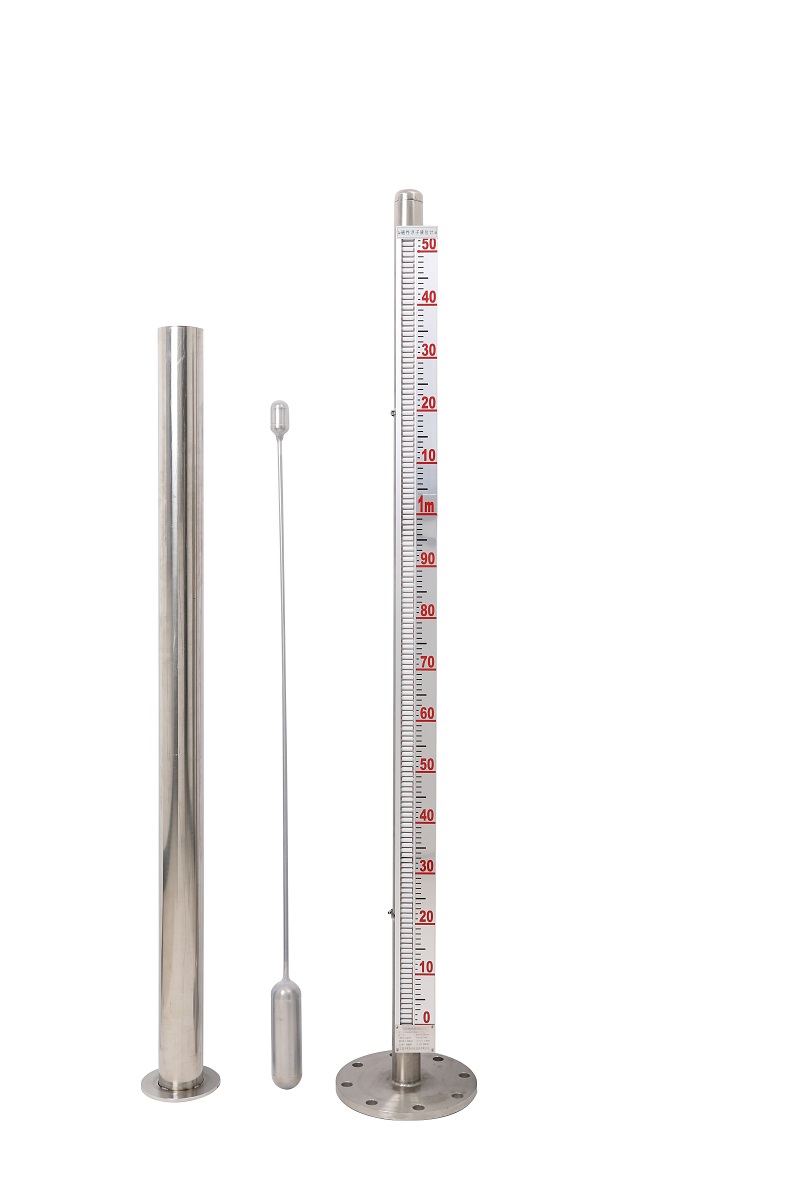

顶装型	ZH- UHZ D	适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合。

备注

注意:本产品非防爆款，如需防爆请说明
