性能特点

工作原理

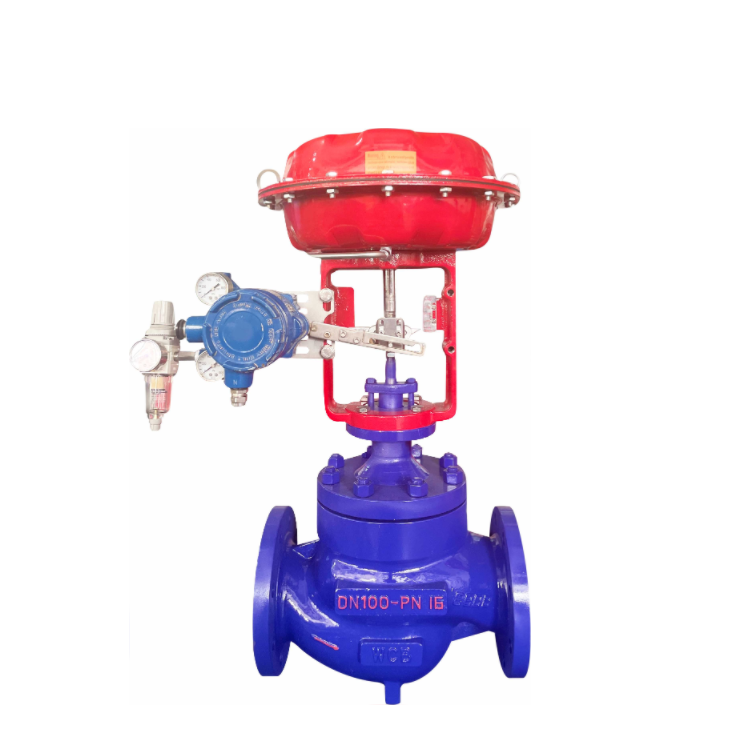

ZHP气动薄膜单座调节阀采用顶导向结构，网体结构紧凌，流体通道量S流线型，压降损失小流通量大，可调范制广，流量特性精度高，践芯导向部分的导向面积大，具有抗振性能强的特点，阀座关闭性能符合GB/T4213 92标准，调节阀配用多弹离式等膜执行机构，具有结构小错出力大，更适用于要求可靠性及关闭性能高的高温，低温及阀前后压差不大场合下使用

产品详情

	直通单座调节阀技术参数
参数项	参数值
形式	直通单座调节阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	1.6、2.5、4.0、6.4Mpa
法兰标准	HG/T20592-2009
材料	铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

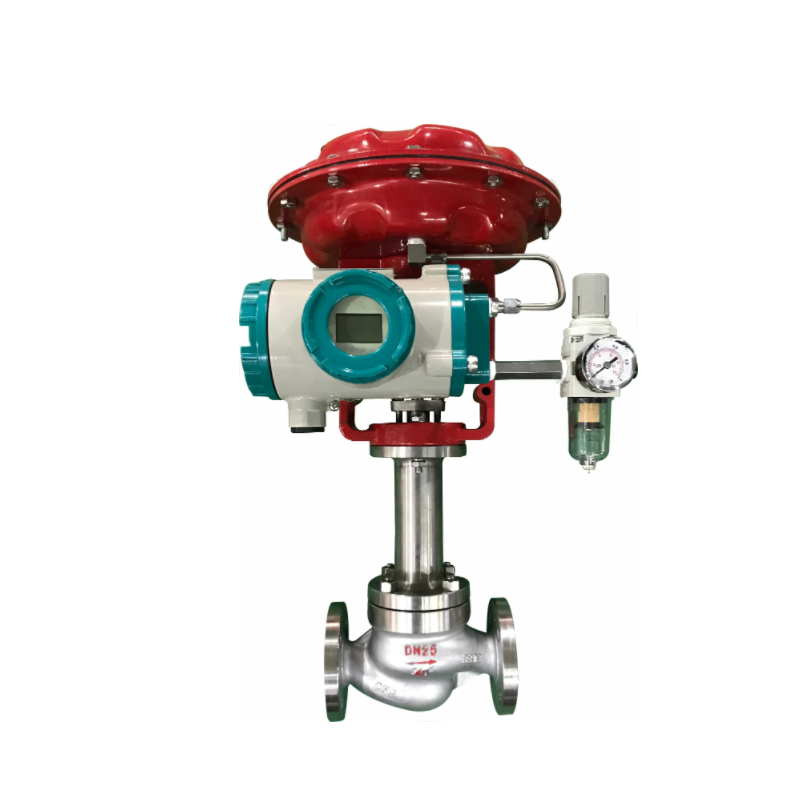

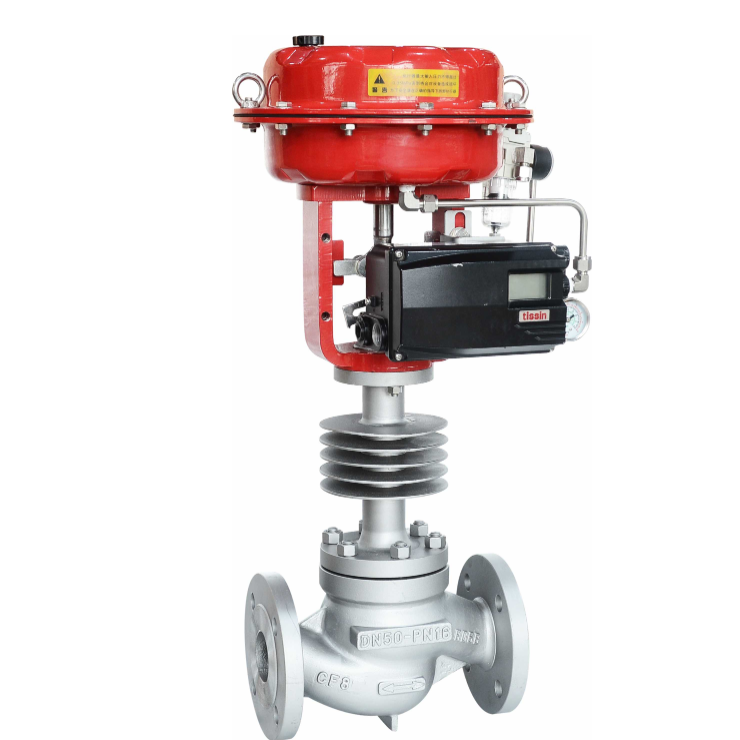

上阀盖	标准型: -17~230℃ 高温型: 230~450℃ 低温型: -60~-196℃ 波纹管密封型: -40~350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

技术参数与性能-执行机构
参数项	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
型式	ZHA/B多弹簧薄膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm²	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20~100(标准)、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140~400KPa
气源接口	RC1/4"
环境温度	-30~70℃

阀作用形式：气关式（B）失气时阀位开（FO）：气开式（K）-失气时阀位关（FC）

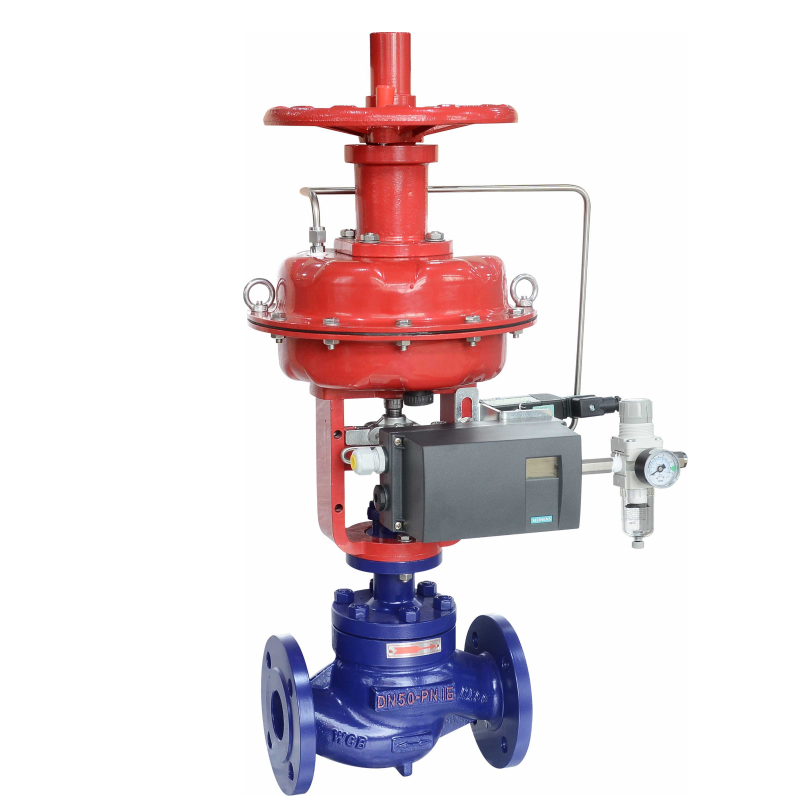

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

额定流量系数KV、额定行程，配用执行机构型号

直通单座调节阀规格参数
公称通径DN(mm)	20	25	32	40	50	65	80	100	125	150	200
阀座直径DN(mm)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L(mm)	10	16	25	40	60
配用执行机构型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45

备注

注意:本产品非防爆款，如需防爆请说明
