公称通径 DN15~200mm
公称压力 1.6~6.4Mpa（如需其他压力标准，订货时请注明）
阀体材质 碳钢（C）、不锈钢304（P）、不锈钢316（R
气动执行器 SZAT系列，SZAW系列、进口执行器系列
密封材质 聚四氧乙烯（F）.对位聚（PPL）.金属硬密封（H）.硬质合金
作用方式 双作用、单作用常闭、单作用常开

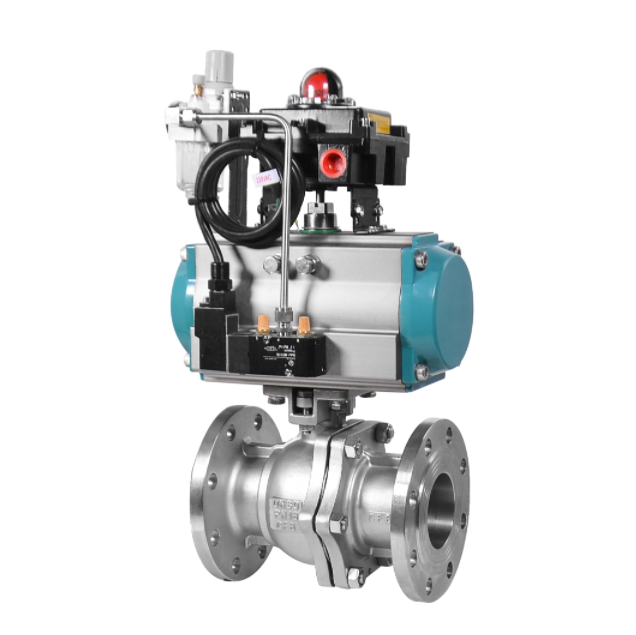

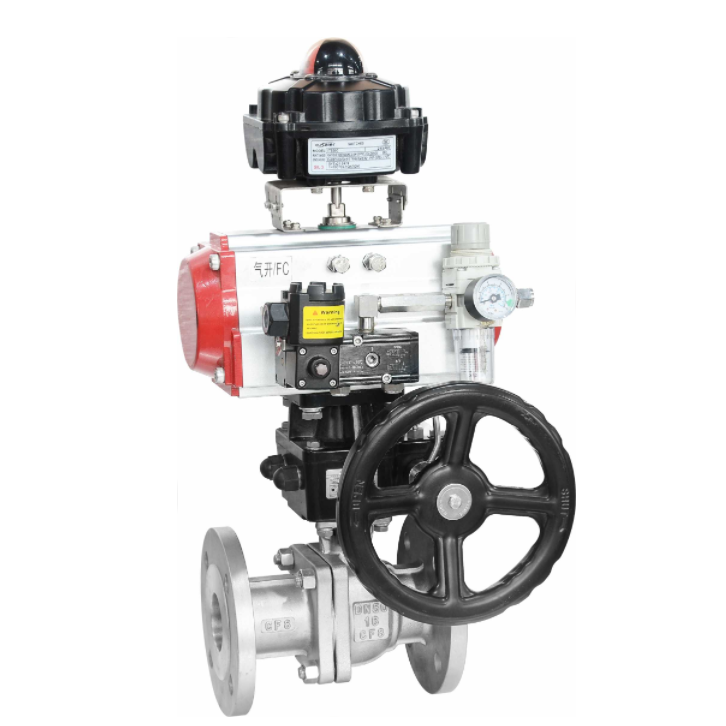

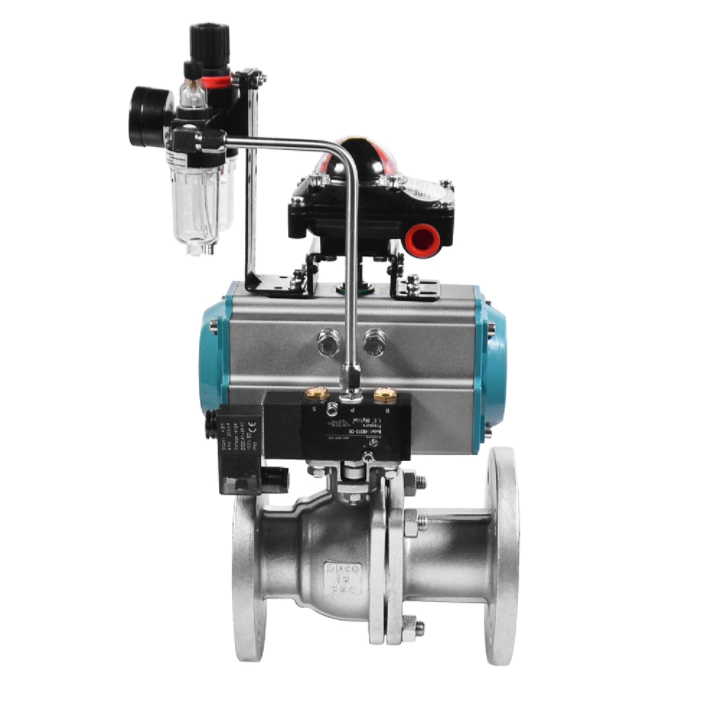

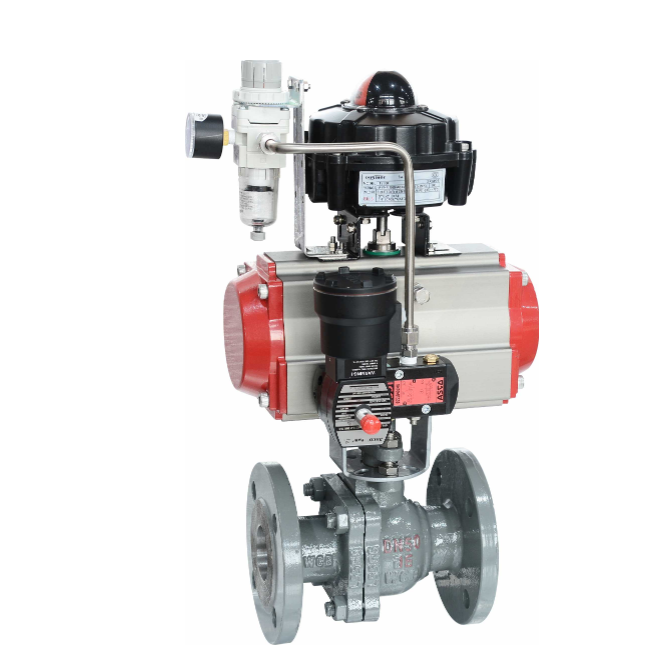

气动O型切断球阀是一种转角为90°的旋转阀门，主要由活塞式双作用或单作用（弹簧复位式）
气动执行器和O型阀体结构组成，通常配用电磁阀、空气过滤减压器、限位开关（阀位回讯器）
或电-气阀门定位器等附件，用于实现自动调节或二位切断控制 。
气动执行机构工作原理
双作用气动球阀的工作原理：压缩空气(气源)首先经过过滤减压阀，清除其中含有的水分、油分以及固体粉尘颗粒，
并调节系统压力至设定值，以提供稳定的气源压力，然后，气体流入电磁阀进气口 a，从气口 b 流入到气动头，
推动活塞动作，排气通道为 d~E，线圈得电以后，电磁阀换向，气体从气口 d 流入到气动头，
推动活塞向相反方向动作，排气通道为 b~c 。
单作用气动球阀的工作原理，同前，压缩空气首先通过过滤减压阀，电磁阀线圈得电时，
气体流入电磁阀进气口 a 口，从气口 b 流入到气动头，推动活塞动作，同时气动头内弹簧被压缩，
当发生故障时(失气或者失电)，电磁阀恢复弹簧位，气源被阻断，气动头弹簧释放压缩力，
推动活塞向相反方向运动，排气通道为 b~c，可将阀门停留在设定的开启或者关闭位置
技术参数
公称通径 | DN15~200mm |
介质温度 | W2:-20-150CW3:-20-250CW4:-29~425°C |
连接方式 | 法兰 |
公称压力 | 1.6~6.4Mpa（如需其他压力标准，订货时请注明 |
阀体材质 | 碳钢（C）、不锈钢304（P）、不锈钢316（R |
气动执行器 | SZAT系列，SZAW系列、进口执行器系列 |
密封材质 | 聚四氧乙烯（F）.对位聚（PPL）.金属硬密封（H）.硬质合金 |
作用方式 | 双作用、单作用常闭、单作用常开 |
技术规范
设计依据 | GB | API | ASME | ||
设计标准 | GB/T 12237 | GB/T 19672 | API 608 | API 6D | ASME B16.34 |
结构长度 | GB/T 12221 | GB/T 19672 | ASME B16.10 | API 6D | ASME B16.10 |
法兰标准 | GB/T 9113、HG/T20592 | ASME B16.5/MSS SP-44/ASME B16.47 | |||
试验、检验标准 | JB/T 9092 | GB/T 19672 | API 598 | API 6D | ASME B16.34 |
气动外形尺寸表PN16（16bar）
公称通径 DN | L | L1 | L2 | H1 | H2 | D | D1 | D2 | T | f | n-d | 执行器型号 |
15 | 130 | 159/172 | 73/85 | 48 | 73 | 95 | 65 | 45 | 16 | 2 | 4-14 | SZATD52/SZATE63 |
20 | 140 | 172/185 | 85/95 | 53 | 90 | 105 | 75 | 58 | 16 | 2 | 4-14 | SZATD63/SZATE75 |
25 | 150 | 172/215 | 85/105 | 58.5 | 90 | 115 | 85 | 68 | 18 | 2 | 4-14 | SZATD63/SZATE83 |
32 | 165 | 185/265 | 95/110 | 71 | 100 | 140 | 100 | 78 | 18 | 2 | 4-18 | SZATD75/SZATE92 |
40 | 180 | 215/270 | 105/125 | 76 | 110 | 150 | 110 | 88 | 18 | 2 | 4-18 | SZATD83/SZATE105 |
50 | 200 | 215/270 | 105/125 | 85 | 110 | 165 | 125 | 102 | 18 | 2 | 4-18 | SZATD83/SZATE105 |
65 | 220 | 270/310 | 125/142 | 101.5 | 142 | 185 | 145 | 122 | 18 | 2 | 8-18 | SZATD105/SZATE125 |
80 | 250 | 270/310 | 125/142 | 111.5 | 142 | 200 | 160 | 138 | 20 | 2 | 8-18 | SZATD105/SZATE125 |
100 | 280 | 310/465 | 142/178 | 146 | 158 | 220 | 180 | 158 | 20 | 2 | 8-18 | SZATD125/SZATE160 |
125 | 320 | 465/550 | 178/210 | 183 | 200 | 250 | 210 | 188 | 19 | 3 | 8-18 | SZATD160/SZATE190 |
150 | 360 | 550/550 | 210/235 | 202 | 235 | 285 | 240 | 212 | 19 | 3 | 8-22 | SZATD190/SZATE210 |
200 | 400 | 550/646 | 235/258 | 253 | 260 | 340 | 295 | 268 | 21 | 3 | 12-22 | SZATD210/SZATE240 |
